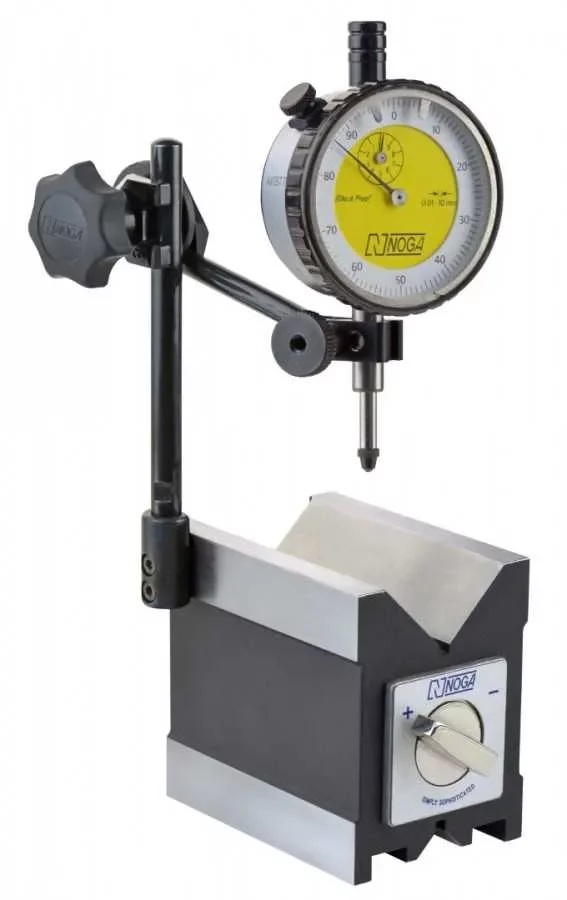

Pryzma magnetyczna VB1200 z prostym ramieniem.

Składa się z:

Pryzma magnetyczna NOGA Heavy Duty V, z prostym ramieniem, służy do pomiaru przedmiotów o różnych kształtach, pewnie utrzymując je w pryzmie. Używana podczas, takich operacji jak toczenie, gwintowanie, frezowanie, wiercenie i szlifowanie.

Zalety:
• Konstrukcja zapewniająca wszechstronność i dokładność pomiaru dzięki uchwytowi PH.
• Wszystkie powierzchnie robocze są precyzyjnie szlifowane.
• Pryzmy V mieszczą się  okrągłe przedmioty o rozmiarach 8-52 mm
• Centralny zamek z łożyskiem sprężynowym zaprojektowanym przez NOGA.

Wymiary:

Pryzma magnetyczna VB1002:
L = 100 mm
W=  60 mm
H =  73 mm
Siła magnesu = 600N
Mocowanie dla = ø 8 - ø 52
Waga 2.50 kg.

Ramię proste PH3101
Ø 10 x 120 mm
Ø 8 x 110 mm

 * czujnik nie jest dołączony
