Pryzma magnetyczna z ramieniem pomiarowym VB1400

Składa się z:

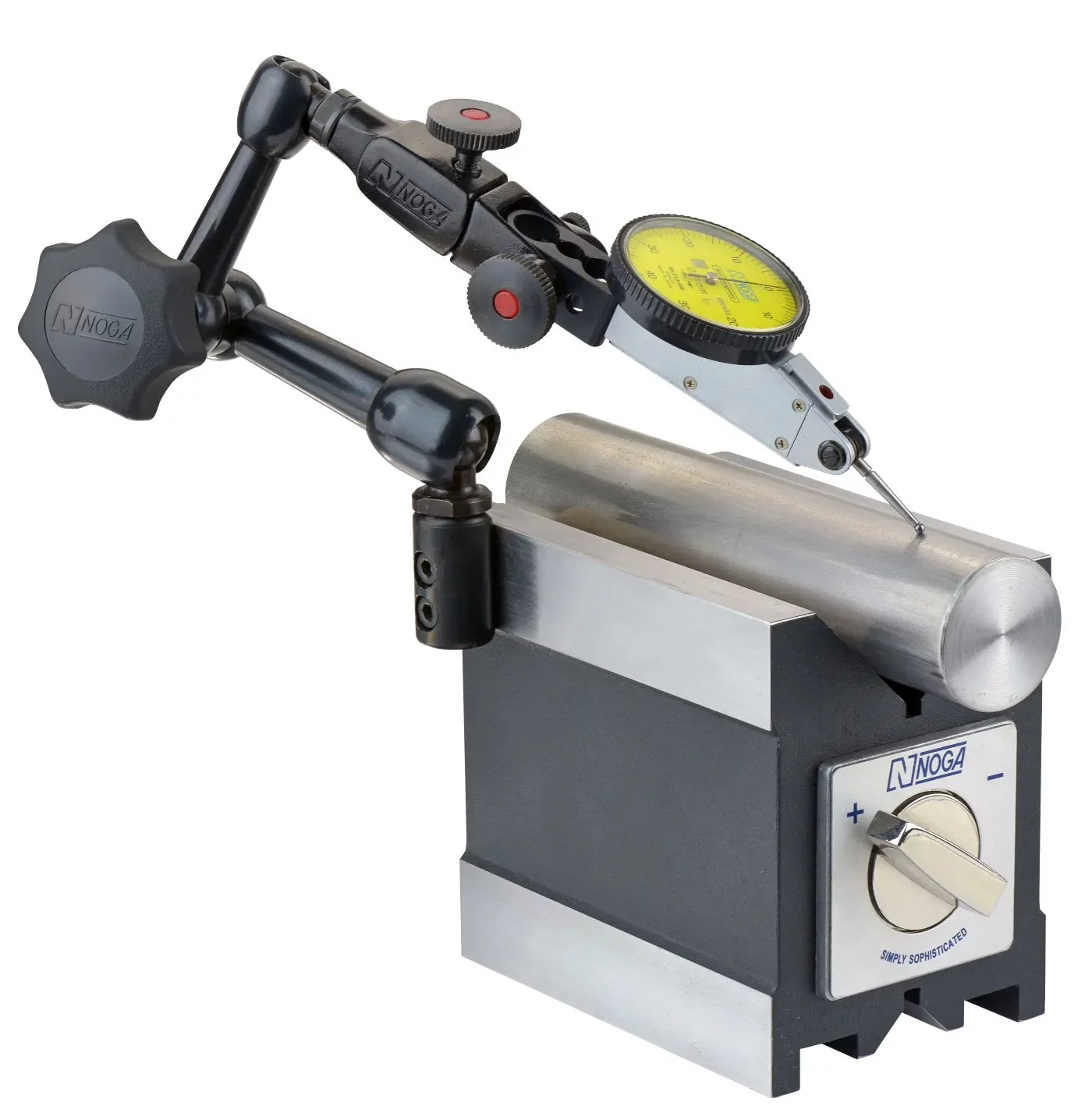

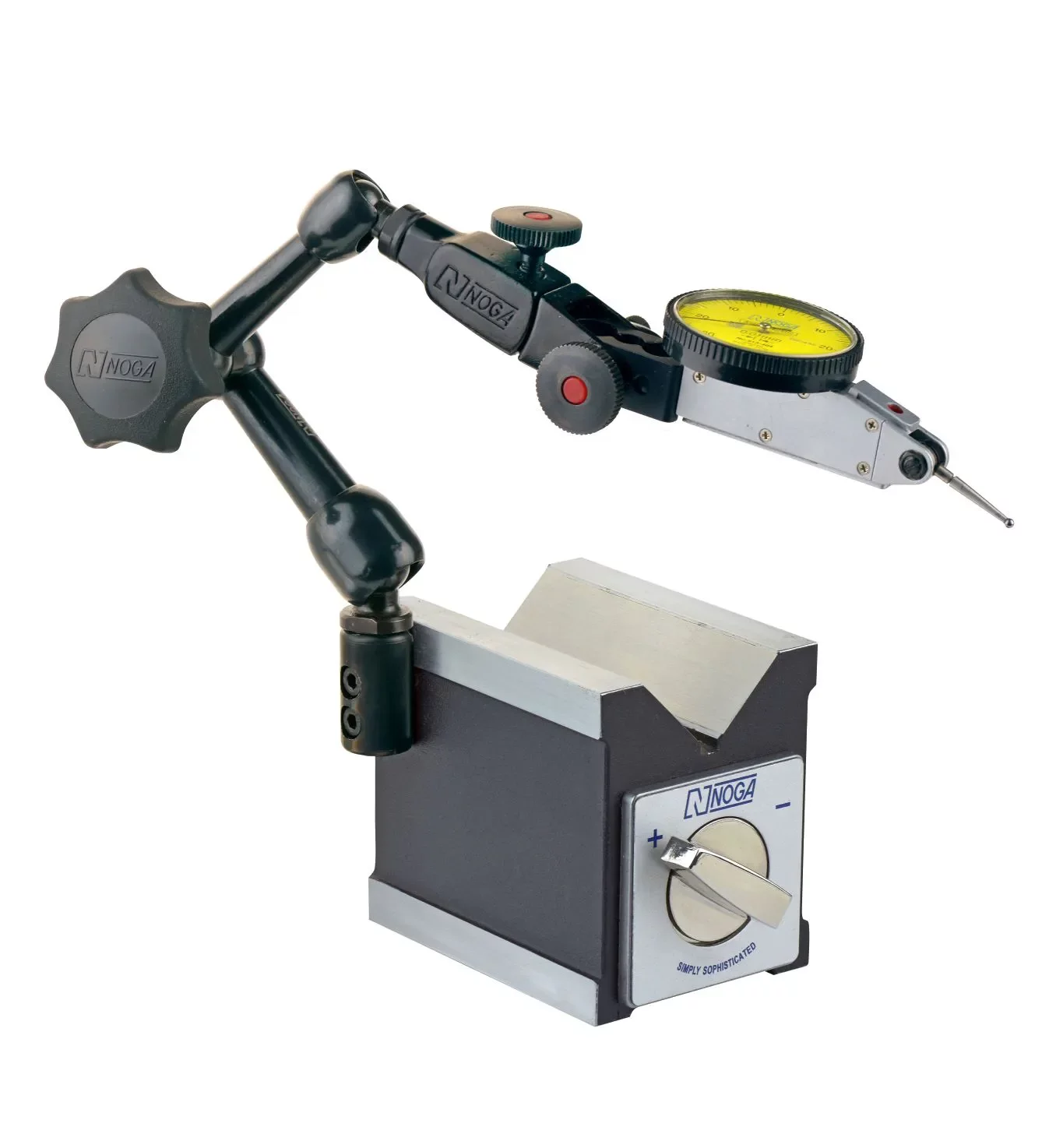

Pryzma magnetyczna NOGA Heavy Duty V, z przegubowym ramieniem pomiarowym NOGA, służy do pomiaru przedmiotów o różnych kształtach, pewnie utrzymując je w pryzmie. Używana podczas, takich operacji jak toczenie, gwintowanie, frezowanie, wiercenie i szlifowanie.

Zalety:
• Konstrukcja zapewniająca wszechstronność i dokładność pomiaru dzięki uchwytowi z  mikro regulacją.
• Wszystkie powierzchnie robocze są precyzyjnie szlifowane.
• Pryzmy V mieszczą się  okrągłe przedmioty o rozmiarach 8-65 mm
• Centralny zamek z łożyskiem sprężynowym zaprojektowanym przez Noga.

Wymiary:

Pryzma magnetyczna VB1004:
L = 120 mm
W=  70 mm
H =  95 mm
Siła magnesu = 800N
Mocowanie dla = ø 8 - ø 65
Waga 4.50 kg.

Ramię przegubowe NF60003
L1= 56.00mm
L2= 51.00mm

Precyzer FA1500
L3= 71.00mm

L1+L2+L3= 374mm

 * czujnik nie jest dołączony
