Cechy

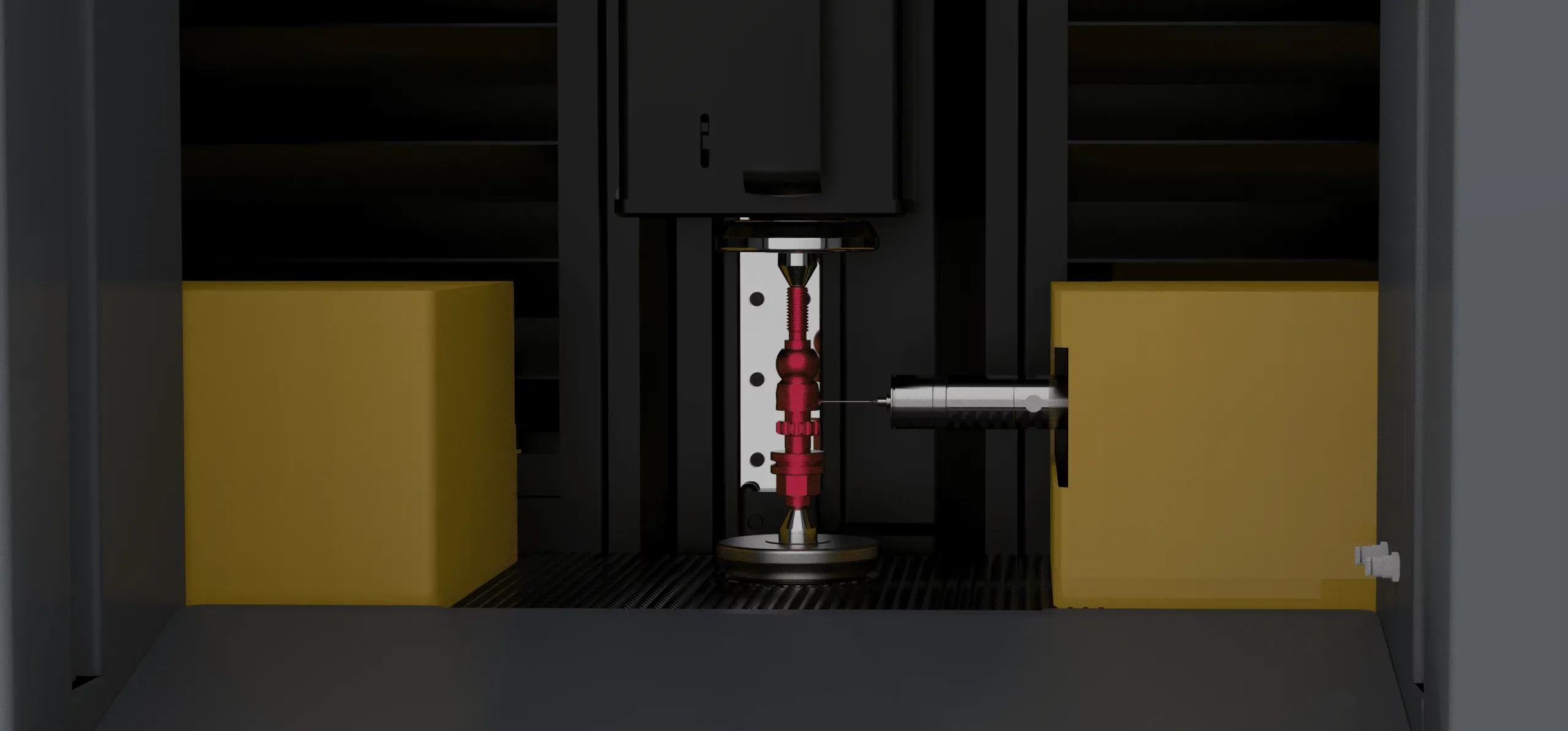

Kompleksowe rozwiązanie: Kompletne pomiary za pomocą jednego systemu, łatwe programowanie dzięki przyjaznym dla użytkownika funkcjom, pełna możliwość skanowania za pomocą sondy dotykowej do pomiaru kształtu, wymienne końcówki sondy zapewniające lepszy dostęp, zautomatyzowana procedura kwalifikacji sondy. Typowe pomiary obejmują: rozmiar, położenie i kształt otworów oraz szczelin, okrągłość, bicie promieniowe i osiowe.

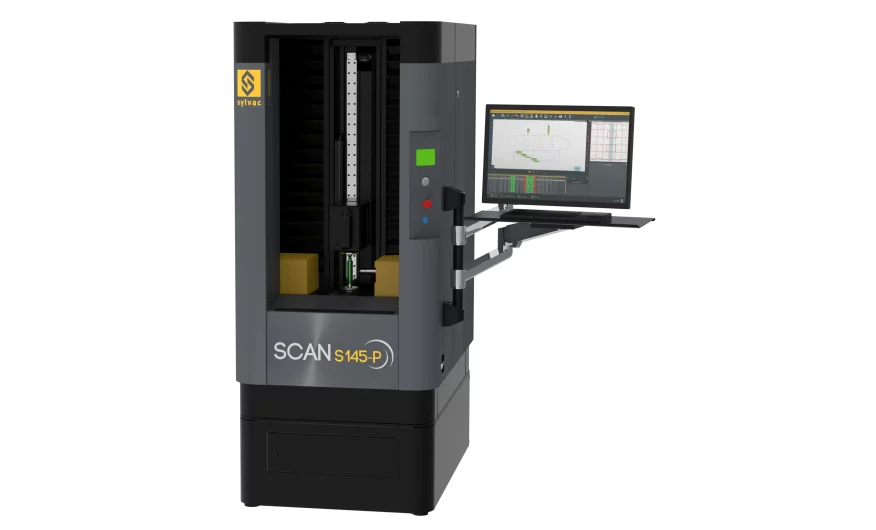

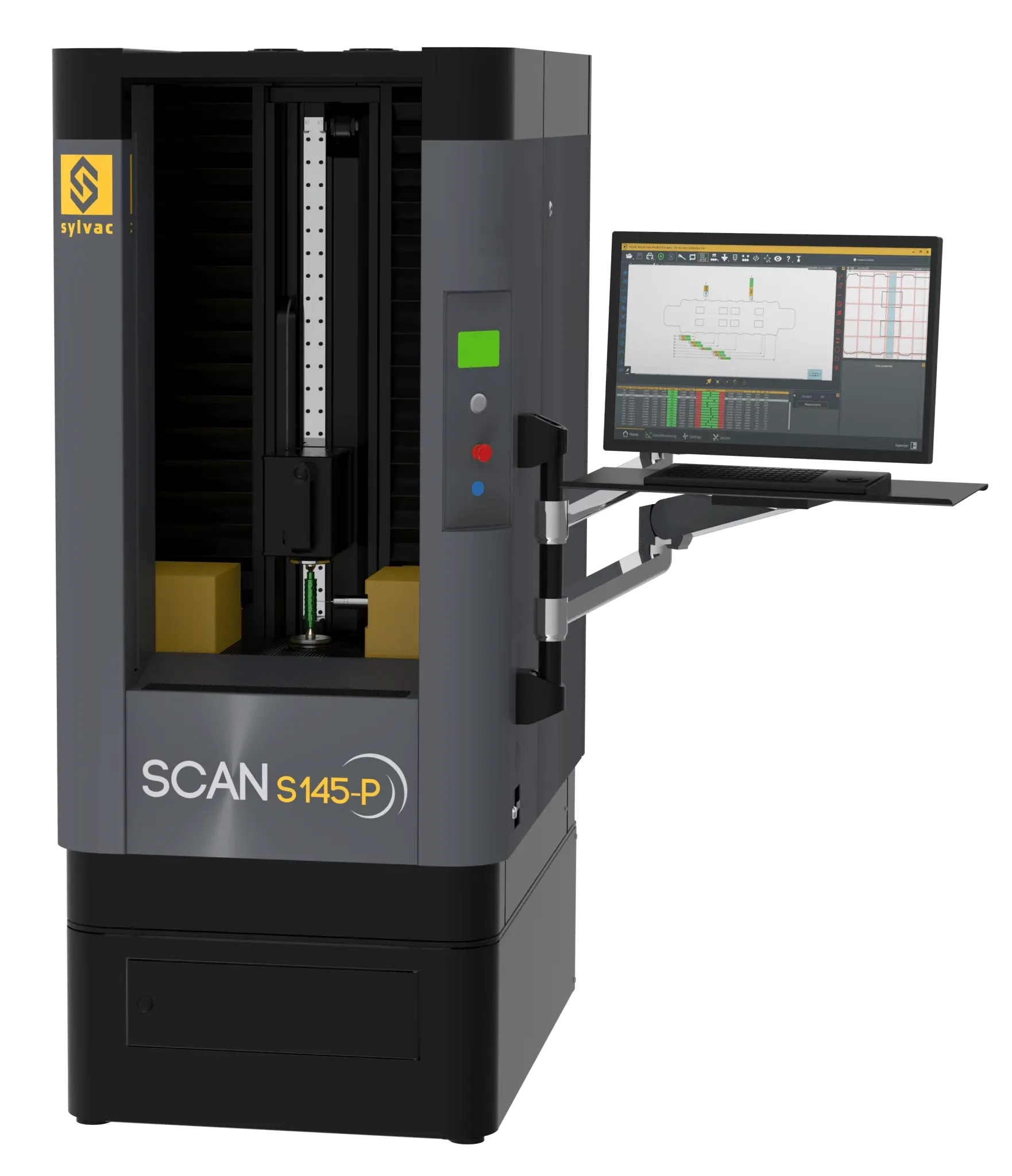

Oszczędności na każdym kroku: Nasza bezkontaktowa maszyna jest przeznaczona do pomiaru dużych elementów cylindrycznych o masie do 100 kg. Jedna z naszych maszyn może wykonać praktycznie wszystkie pomiary (statyczne i dynamiczne) na elementach cylindrycznych o szerokości do 145 mm i długości do 1750 mm. Dzięki pełnemu skanowaniu elementu 2D trwającemu mniej niż 3 sekundy można skrócić czas kontroli, zminimalizować ilość odpadów i zwiększyć ogólną wydajność.
Intuicyjna obsługa: Ciesz się łatwą obsługą bezpośrednio w miejscu pracy dzięki nowemu panelowi sterowania z ekranem dotykowym. Dynamiczny wskaźnik LED oraz intuicyjna koncepcja Reflex SCAN+ zapewniają informacje zwrotne w czasie rzeczywistym na temat statusu mierzonej części (GO/NOGO) oraz komunikatów dla operatora. Nie jest wymagane wcześniejsze programowanie — wystarczy proste rozwiązanie oparte na przyciskach.
Precyzja i wydajność: Doświadcz wyjątkowej precyzji dzięki bezkontaktowemu systemowi optycznemu oraz kamerze CMOS o wysokiej rozdzielczości. Urządzenie wyposażone jest w precyzyjną przesuwną głowicę z wbudowanym i zabezpieczonym wzorcem, a także w szybki i wygodny system wymiany akcesoriów. Urządzenie posiada wbudowane czujniki temperatury
Płynna integracja: Nasza oferta obejmuje oprogramowanie Reflex SCAN+ oraz komputer PC, co pozwala w intuicyjny sposób i bez wysiłku mierzyć szeroki zakres elementów. W standardowo dostępna jest również konfiguracja „Automation Ready”, umożliwiająca płynną integrację ze zrobotyzowaną linią produkcyjną

Parametry techniczne:
| 902-4145-05 | 902-4147-05 | 902-4148-05 | |||||
| Średnica | Długość | Średnica | Długość | Średnica | Długość | ||
| Zakres pomiarowy | mm | 145 | 615 | 145 | 1230 | 145 | 1750 |
| Maksymalna rozdzielczość | mm | 0.0001 | 0.0001 | 0.0001 | |||
| Maksymalny błąd* | µm | 1.5+D(mm)/100 | 4+L(mm)/200 | 1.5+D(mm)/100 | 4+L(mm)/200 | 1.5+D(mm)/100 | 4+L(mm)/200 |
| Powtarzalność | µm | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 |
| Pojemność | mm | 200* | 615 | 200* | 1230 | 200* | 1750 |
| Prędkość pozycjonowania osiowego | mm/s | do 160 | |||||
| Zakres pomiarowy końcówki | mm | PX : 615 / PY : +60, -40 / PZ : +130, -15 | |||||
| Maksymalna waga detalu | kg | 100 | |||||
| Waga | kg | 550 | 670 | 817 | |||
*20° C ± 1° C
*Z sondą pomiarową
