Zestaw BlueSystem - the ORIGINAL
Zestaw Inżynierski BlueSYSTEM - the ORIGINAL

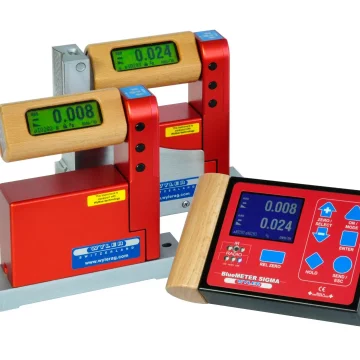

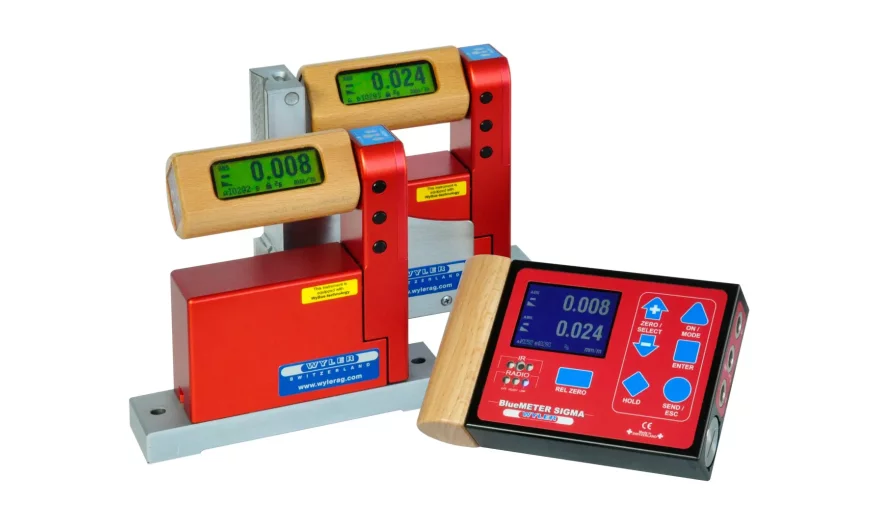

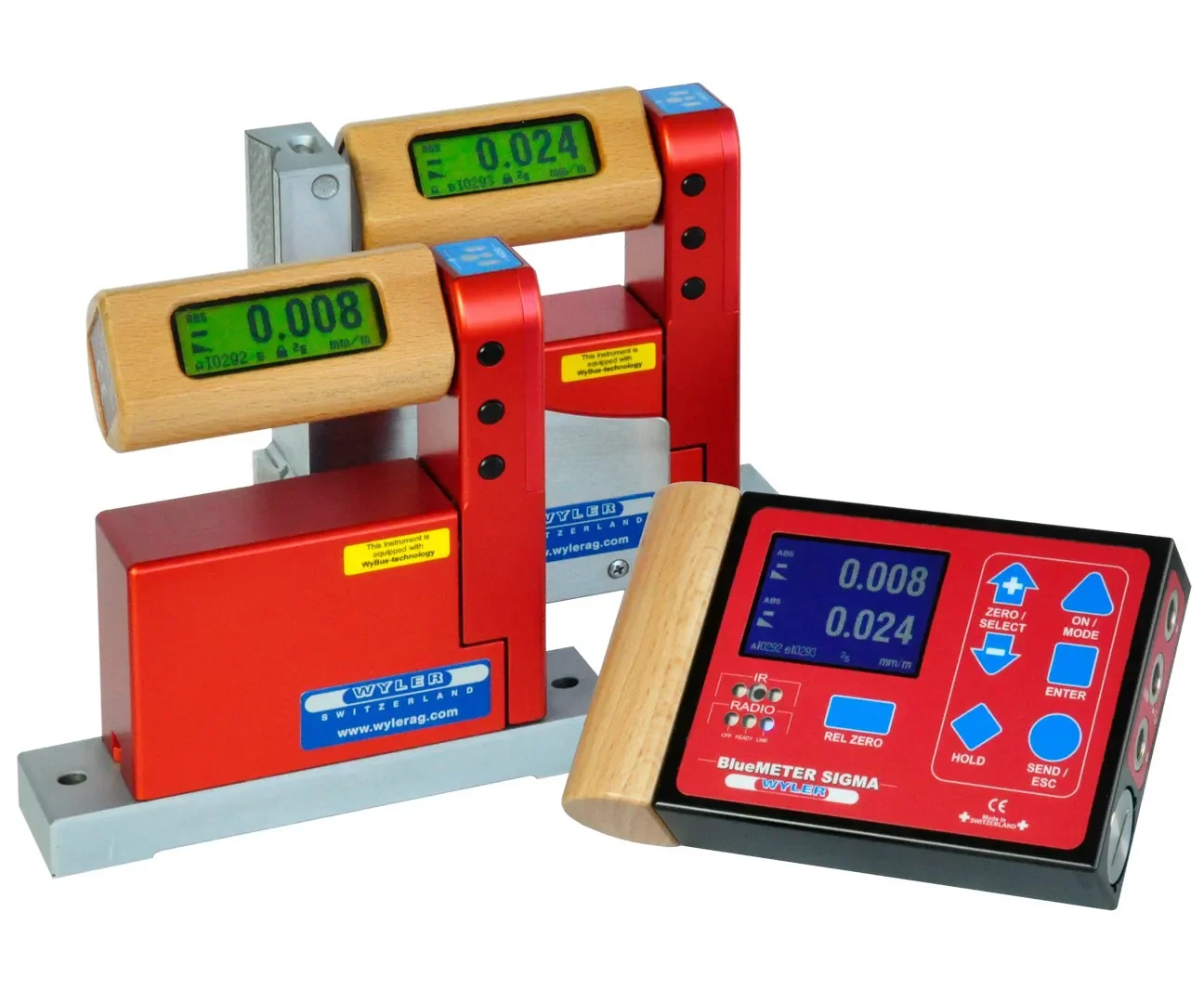

Najczęstszym zastosowaniem poziomnic elektronicznych BlueLEVEL są pomiary geometrii obrabiarek, maszyn pomiarowych, stołów maszyn i granitowych płyt pomiarowych. BlueSYSTEM - the ORIGINAL jest zestawem poziomnic BlueLEVEL wraz z wyświetlaczem BlueMETER Sigma, który charakteryzuje się szerokim zakresem zastosowań. Dzięki transmisji radiowej i współpracy z oprogramowaniem wylerElements, wylerProfessional lub wylerSPEC daje możliwość szybkiego pomiaru całej geometrii obrabiarki. Zestaw BlueSYSTEM - the ORIGINAL występują w standardowych konfiguracjach. Istnieje możliwość stworzenia własnej konfiguracji w oparciu o różne rodzaje poziomnic BlueLEVEL.

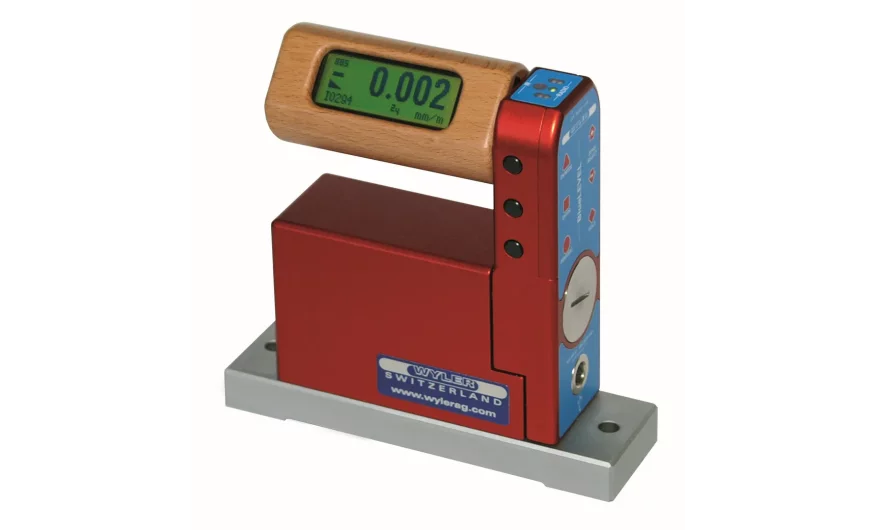

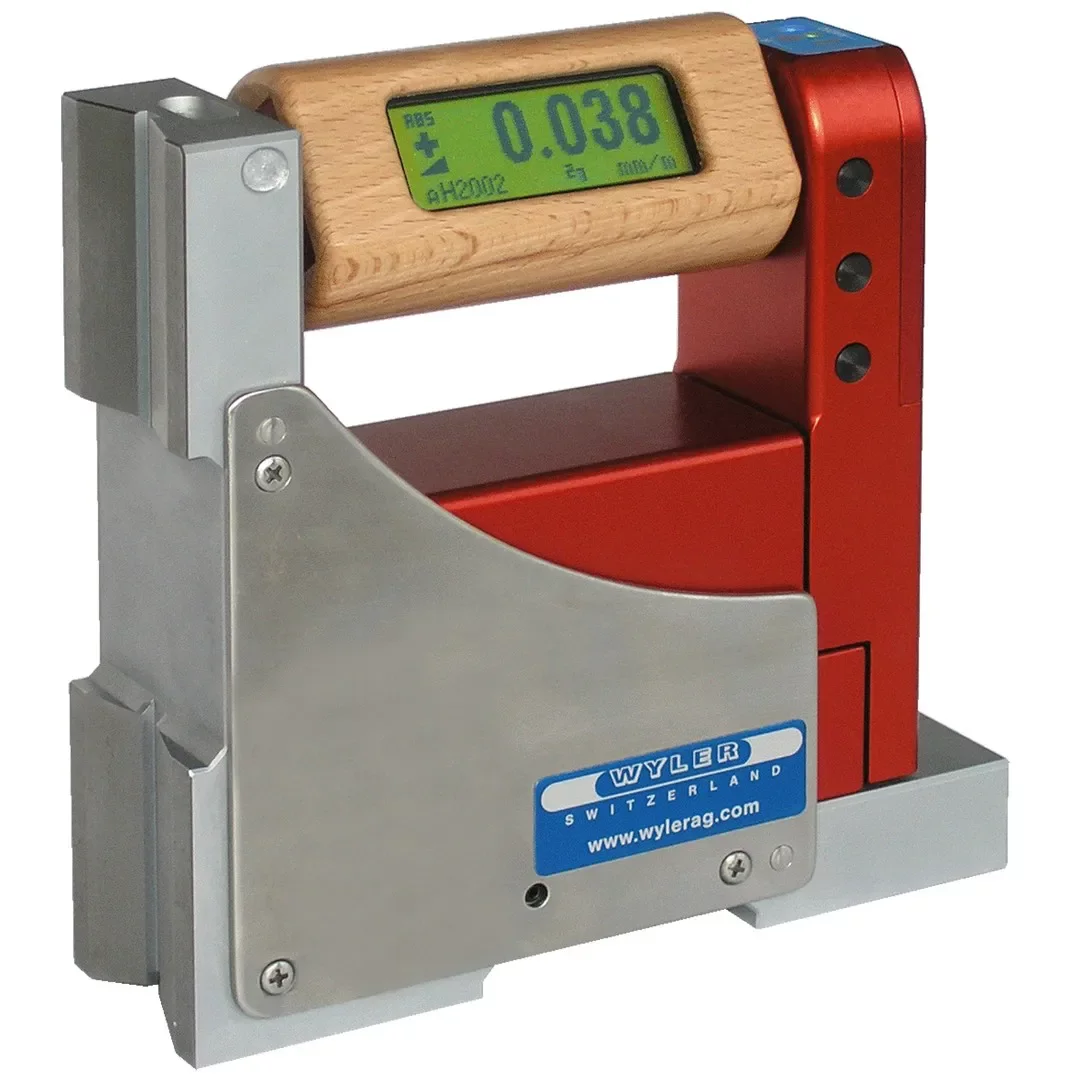

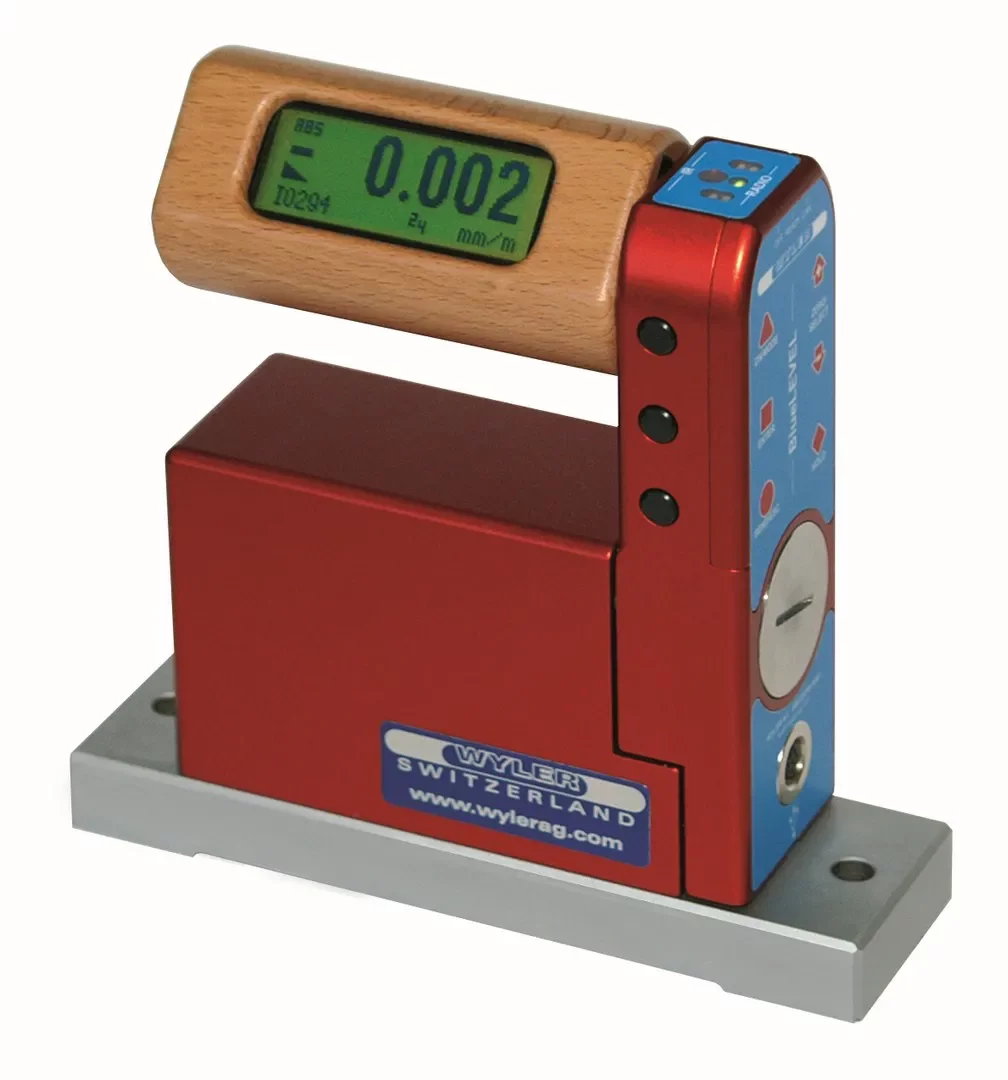

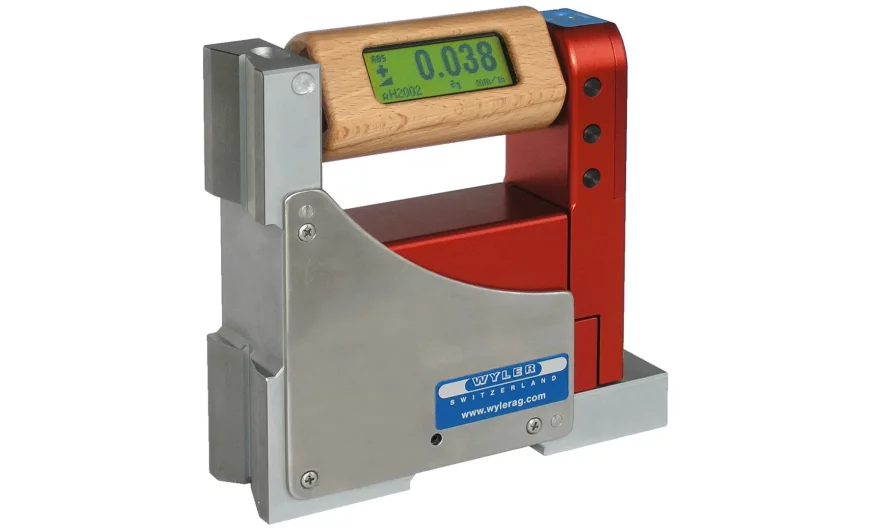

BlueLEVEL charakteryzuje:
- czułość 0.001mm/m
- wbudowany moduł bluetooth
- dokładność odczytów
- duży wybór baz pomiarowych
- precyzja
- najnowsza technologia
- szwajcarska jakość
Parametry techniczne:
| Model | BlueLEVEL |
| Czułość | 0.001mm/m |
| Zakres pomiarowy | +/- 20 mm/m |
| Błąd | 1% wartości mierzonej + 1 cyfra |
| Błąd >0.5 zakresu | 1%(2x wartość mierzona -0.5 zakresu) |
| Czas odczytu | <5s |
| Wyjście danych | RS232/RS485/Bluetooth |
| Temperatura pracy | 0...40°C |
| Temperatura przechowywania | -20...70°C |
| Masa bez bazy pomiarowej | 1,2 kg |
Poziomnice pracując w zestawach z oprogramowaniem umożliwiają łatwy i szybki pomiar takich parametrów jak płaskość stołów i płyt a także prostoliniowości bądź prostopadłości prowadnic we wszystkich osiach. Bezprzewodowa komunikacja pomiędzy przyrządami umożliwia wygodne pomiary obrabiarek o wielkich gabarytach.
Kilka przykładów zastosowań przyrządów z rodziny BlueSYSTEM
1. Prostoliniowość
Pomiar prostoliniowości i równoległości
2. Prostoliniowość ze skrętem
Pomiar prostoliniowości i równoległości z uwzględnieniem skrętu
3. Prostopadłość
Pomiar prostopadłości elementów konstukcyjnych
4. Płaskość
Pomiar płaskości płyty granitowej lub stołu obrabiarki
5. Elementy okrągłe
Pomiar elementów pierścieniowych ze skrętem lub bez
6. Pomiar prostopadłości wrzeciona
Pomiar prostopadłości wrzeciona pionowego do stołu maszyny
7. Pomiar skoku i skrętu maszyny
Pomiar skoku i skrętu może być rejestrowany jednocześnie z kilku urzadzeń
Więcej zastosowań poziomnic wraz z oprogramowaniem znajdą Państwo w dokumentach do pobrania. Zapraszamy do zapoznania się z oprogramowaniem WylerSPEC
