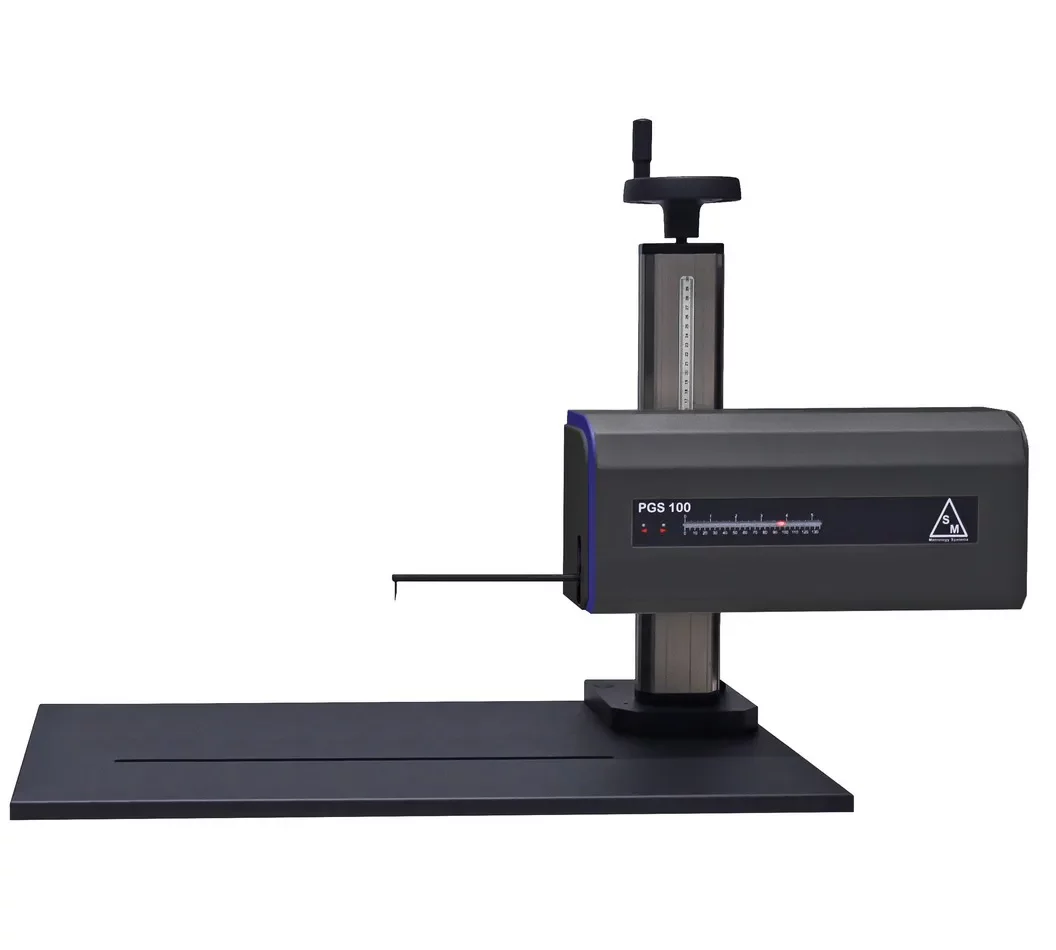

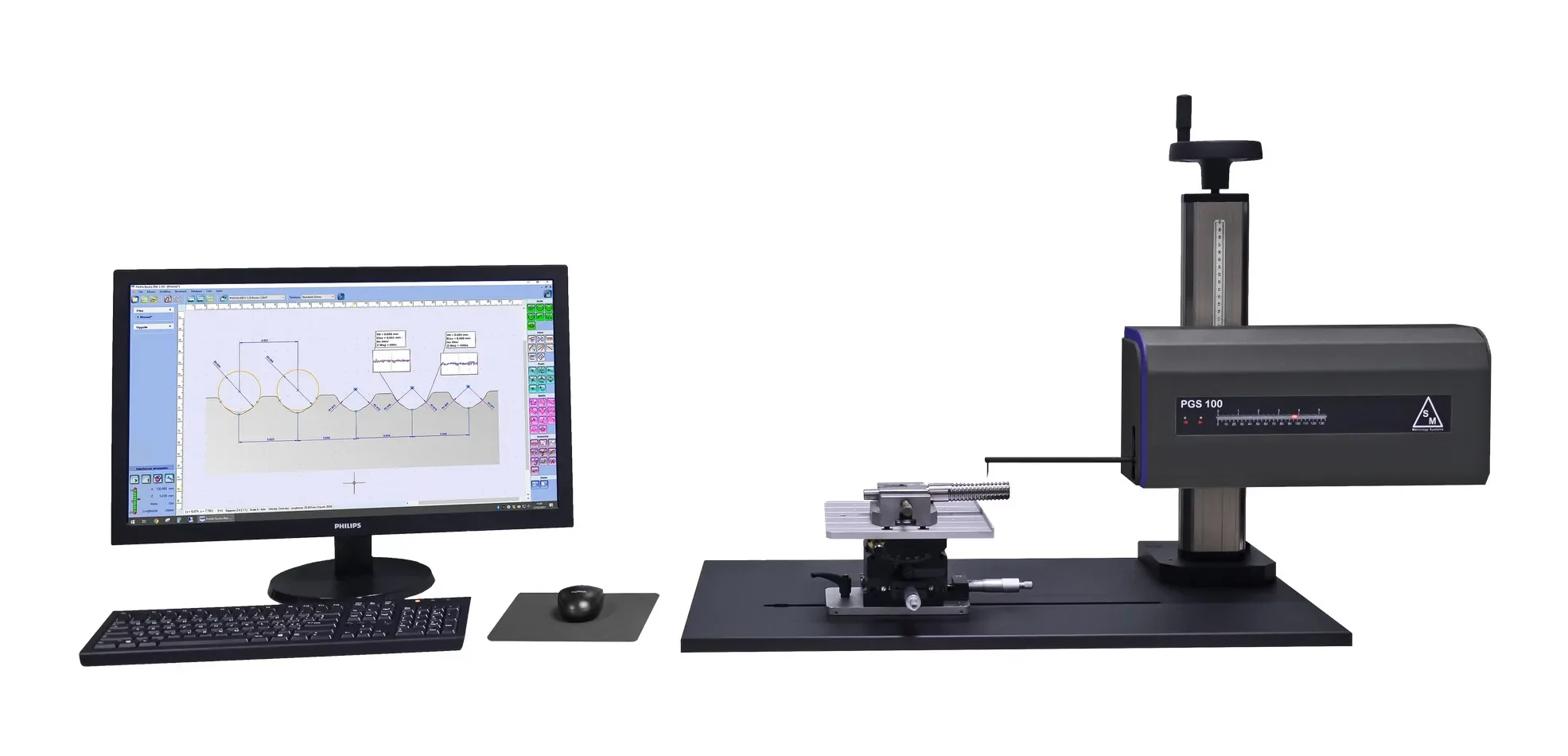

Konturograf/profilometr PGS 100

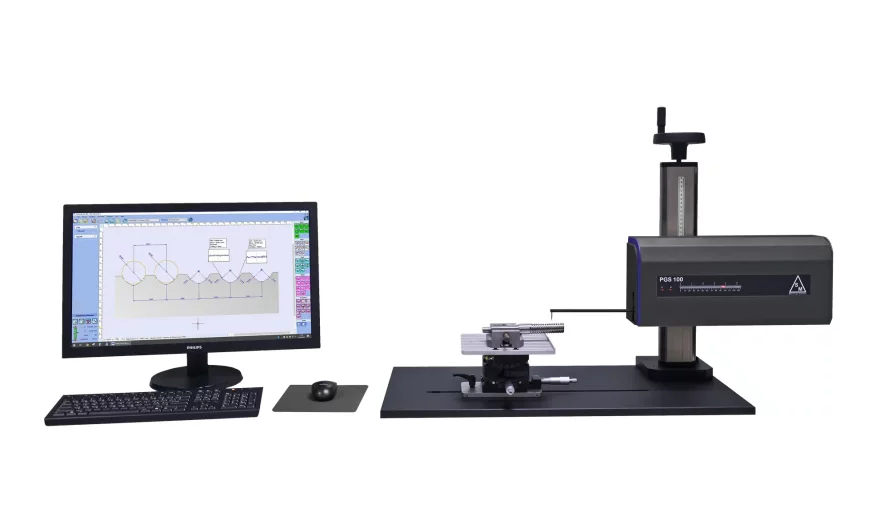

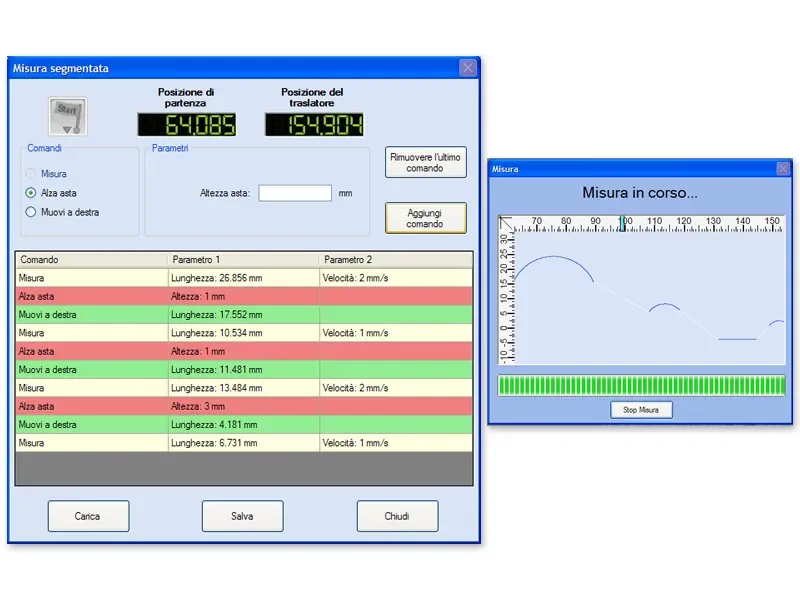

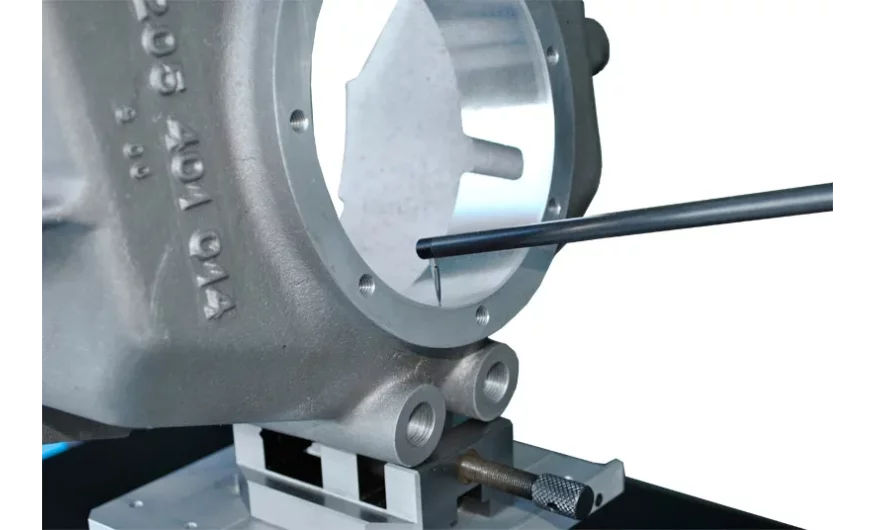

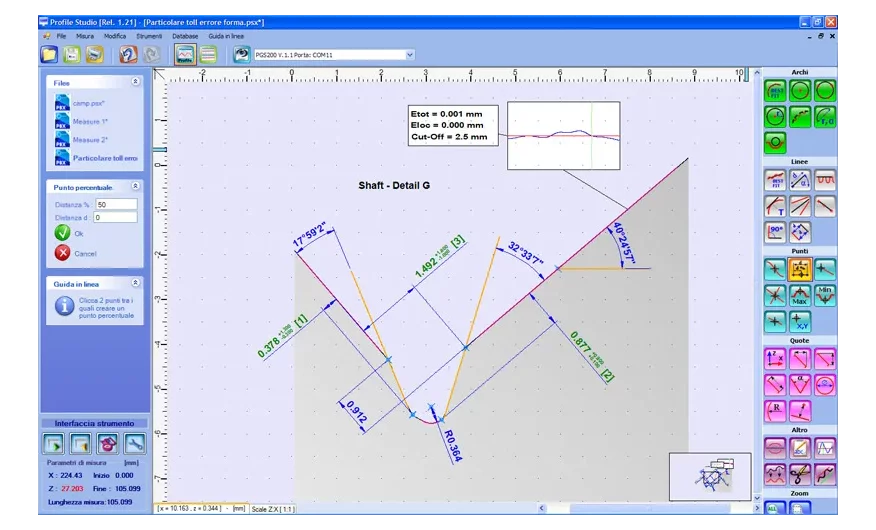

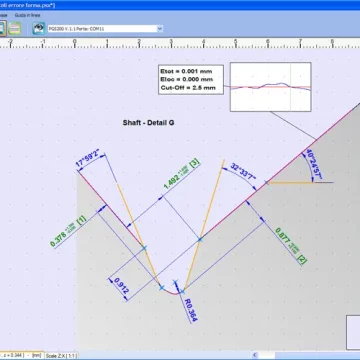

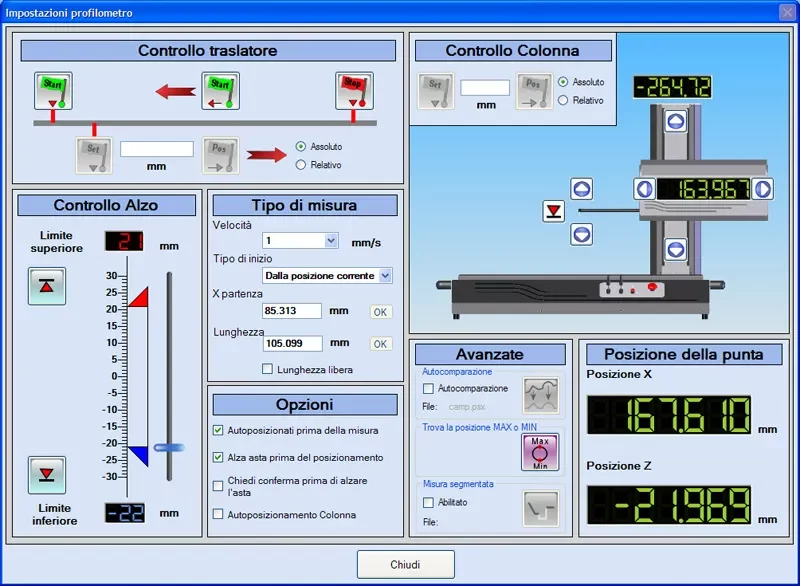

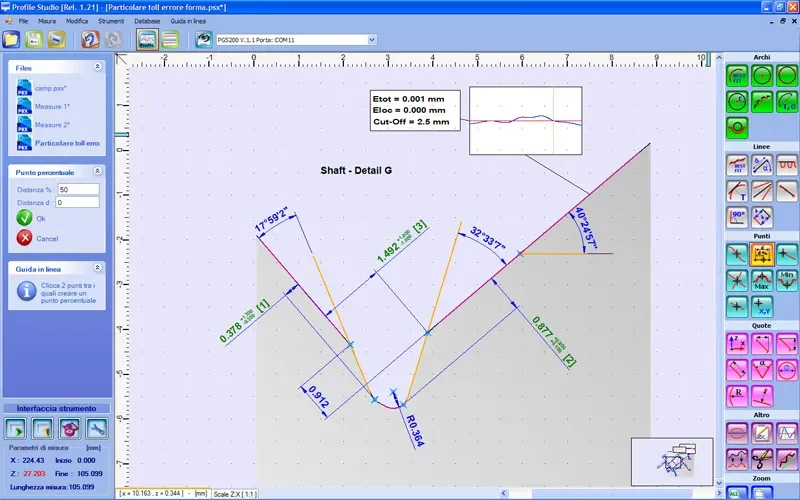

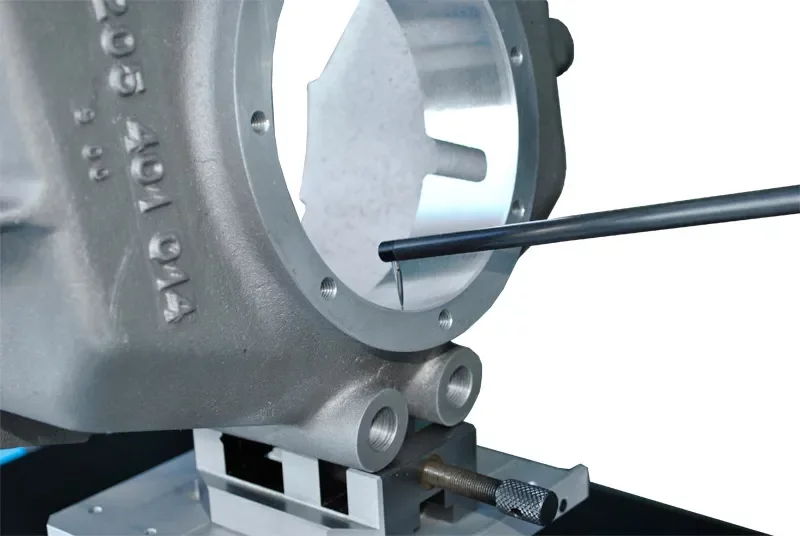

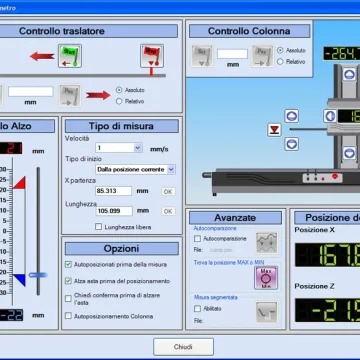

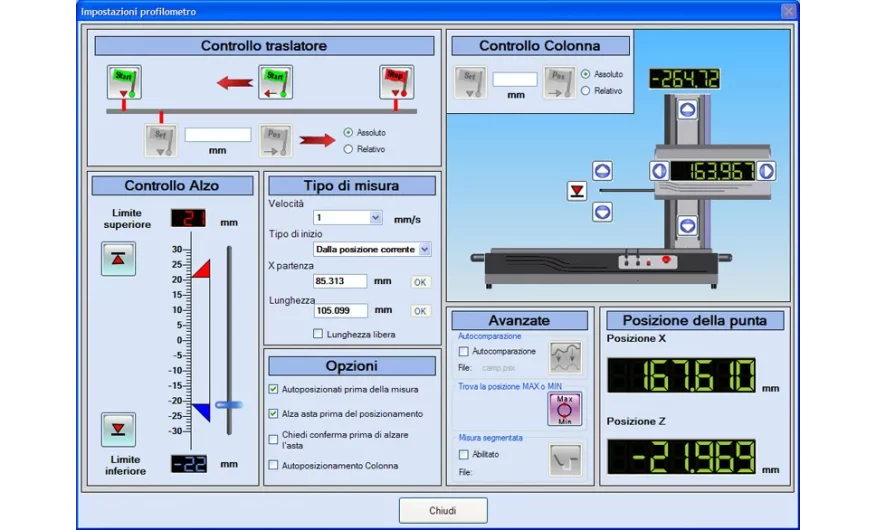

The PGS100 profilometer allows to acquire 2D profiles in an extremely simple and intuitive way, thanks also to its measuring ran ge of 130 mm in length (X) and 50 mm in height (Z). The use of the instrument takes place through the commands given by the software or from the PC keyboard in a very intuitive way . The Profile Studio analysis software is equipped with all the CAD functions necessary for the dimensioning of your pieces, it also allows you to create programs to automate the characterization of the elements, for example during series measurements. The standard configuration that includes the worktable with "T" slot and the 32 mm chisel measuring probe, can be enriched and completed with various accessories, like the positioning system on bearings with 3 or 4 movements and the precis ion vice that it allows to firmly lock the pieces during the measurements. The calibration, thanks to the dedicated calibration sample, is guided by the software.

TECHNICAL DATA:

PGS100 (code: 3.102) Unit of measure: Millimeters and inches Exploration range (X): 130 mm (5,12 in) Measuring range (Z): 50 mm (1,97 in) Column travel (Y): 320 mm (12,6 in) positioning manual column Sampling interval (X): 0,5 μm (0,02 μin) Z axis resolution: 0,2 μm (0,008 μin) Positioning speed: 0-10 mm/s (0 -7 in/s) Measurement speed: From 0,2 mm/s to 2 mm/s (from 0,008 in/s to 0,08 in/s ) Tip radius: 20 μm (0,8 μin) CNC cycles: Automatic CNC measuring and positioning cycles with self -comparison Connection: USB interface to PC Windows (©) Languages: Italian, French, English, German, Spanish, Portuguese and Slovenian Dimensions (L x W x H): 1030 x 410 x 660 mm (41 x 16 x 26 in) Total weight: 34 kg (75 lbs) Power supply: 110 -240 V ; 50 -60 Hz Working temperature: 15 - 25°C (59 - 77°F) Software: Profile Studio Basic 4-axis positioner - code: 3.401 3-axis positioner - code: 3.400 Vice with tightening up to 42 mm - code: 3.403 Special probes and small hole probes - codes: 3.308 and USB connection

SM Profilometr PGS100 umożliwia pomiar profili 2D w niezwykle prosty i intuicyjny sposób, również dzięki zakresowi pomiarowemu 130 mm długości (X) i 50 mm wysokości (Z). Obsługa instrumentu odbywa się za pomocą poleceń wydawanych przez oprogramowanie lub z klawiatury komputera w bardzo intuicyjny sposób. Oprogramowanie do analizy Profile Studio jest wyposażone we wszystkie funkcje CAD niezbędne do wymiarowania Twoich elementów, pozwala również tworzyć programy do automatycznego sprawdzania elementów, na przykład podczas pomiarów seryjnych. Standardową konfigurację, która obejmuje stół roboczy z rowkiem „T” i dłutową sondą pomiarową 32 mm, można wzbogacić i uzupełnić o różne akcesoria, takie jak system pozycjonowania na łożyskach z 3 lub 4 ruchami oraz imadło precyzyjne, które umożliwia zablokować kawałki podczas pomiarów. Kalibracja, dzięki dedykowanej próbce kalibracyjnej, jest prowadzona przez oprogramowanie.

DANE TECHNICZNE:

• PGS100 (kod: 3.102)
• Jednostki: milimetry i cale
• Zakres eksploracji (X): 130 mm (5,12 in)
• Zakres pomiarowy (Z): 50 mm (1,97 in)
• Przesuw kolumny (Y): Kolumna ręczna pozycjonowania 320 mm (12,6 cala)
• Odstęp próbkowania (X): 0,5 μm (0,02 μin)
• Rozdzielczość osi Z: 0,2 μm (0,008 μin)
• Prędkość pozycjonowania: 0-10 mm/s (0 -7 in/s)
• Prędkość pomiaru: Od 0,2 mm/s do 2 mm/s (od 0,008 in/s do 0,08 in/s)
• Promień końcówki: 20 μm (0,8 μin)
• Cykle CNC: Automatyczne Cykle pomiarowe i pozycjonowania CNC z samoporównywaniem
• Połączenie: interfejs USB do komputera PC Windows (©)
• Języki: włoski, francuski, angielski, niemiecki, hiszpański, portugalski i słoweński
• Wymiary (dł. x szer. x wys.): 1030 x 410 x 660 mm ( 41 x 16 x 26 cali)
• Masa całkowita: 34 kg (75 funtów)
• Zasilanie: 110 -240 V ; 50 -60 Hz Temperatura pracy: 15 - 25°C (59 - 77°F)
• Oprogramowanie: Profile Studio Basic Pozycjoner 4-osiowy - kod: 3.401
• Pozycjoner 3-osiowy - kod: 3.400
• Imadło z dokręcaniem do 42 mm - kod: 3.403
• Sondy specjalne i sondy do małych otworów - kody: 3.308 i złącze USB
