Nowoczesny okrągłościomierz „All in One” do precyzyjnej analizy geometrycznej

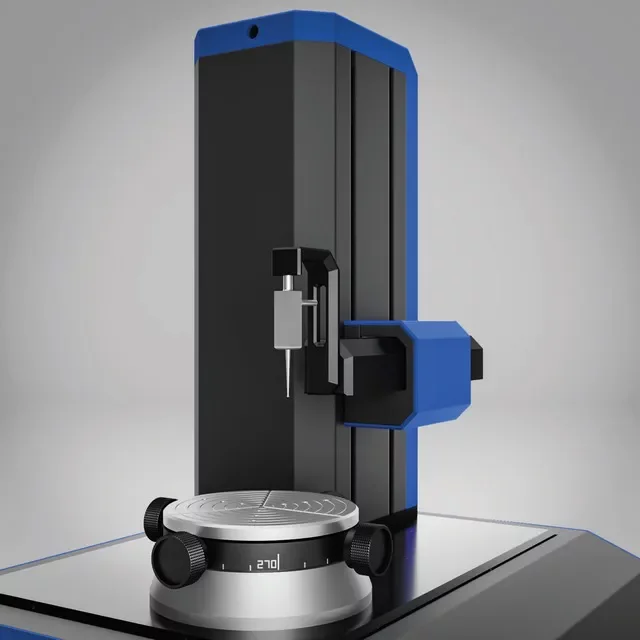

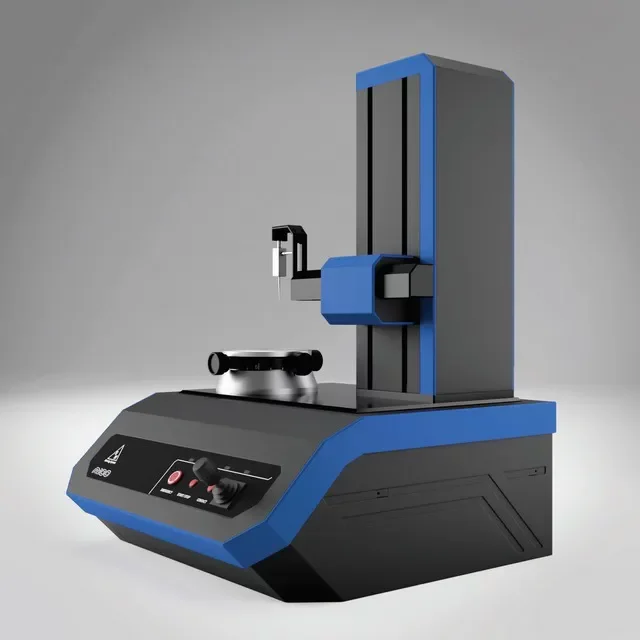

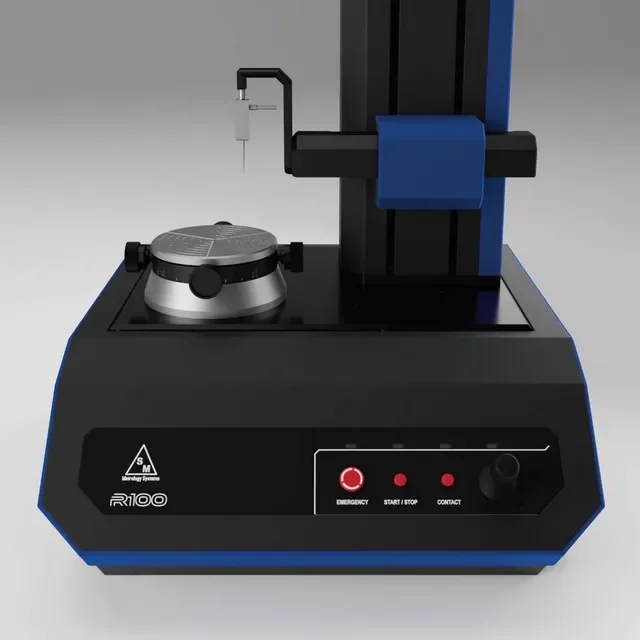

R100 to nowoczesne urządzenie pomiarowe, zaprojektowane w myśl zasady „All in One”, co umożliwia jego natychmiastowe uruchomienie i użytkowanie przy minimalnej konfiguracji. Okrągłościomierz pozwala na kompleksową analizę geometrii obiektów o kształcie kołowym, w tym skomplikowanych profili. Urządzenie współpracuje z intuicyjnym oprogramowaniem Circom, które pozwala na szybkie przeszkolenie operatora, redukując koszty nauki i potrzeby wielokrotnych powtórzeń testów. Circom oferuje analizę szerokiego zakresu tolerancji geometrycznych, a także możliwość automatycznego eliminowania przerw w profilu lub ręcznej ingerencji operatora. Dzięki opcjonalnym pakietom rozszerzającym, jak np. analiza harmoniczna oparta na algorytmie FFT, urządzenie jest szczególnie przydatne do precyzyjnych badań profili.

Kluczowe cechy

• Łatwa obsługa
  • Oprogramowanie Circom zapewnia intuicyjny interfejs i szybkie wdrożenie operatora.
• Szeroki zakres analiz geometrycznych
  • Pomiar m.in. okrągłości, płaskości, stożkowatości, współosiowości, koncentryczności i bicia.
• Automatyczna korekta profilu
  • Usuwanie nieciągłości w pomiarach, ręcznie lub automatycznie.
• Moduł analizy harmonicznej
  • FFT pozwala na badanie składowych sinusoidalnych profilu, kluczowe dla precyzyjnych elementów.
• Natychmiastowa gotowość
  • Urządzenie umożliwia natychmiastowe rozpoczęcie pracy bez skomplikowanej konfiguracji.

Zastosowanie:

R100 znajduje zastosowanie w przemyśle łożyskowym, motoryzacyjnym, lotniczym oraz medycznym, gdzie precyzyjna analiza geometrii jest kluczowa. Umożliwia kontrolę cylindrów, wałów, tulei, łożysk i elementów optycznych, zapewniając wysoką jakość obróbki. Jest również wykorzystywany w badaniach i rozwoju do testowania nowych materiałów i technologii.

Akcesoria:

• 6-szczękowy uchwyt precyzyjny
  • Zapewnia bezpieczne mocowanie elementów do pomiaru.
  • Gwarantuje wysoką powtarzalność pozycjonowania, eliminując konieczność każdorazowego sprawdzania centrowania.
  • Średnice zacisku:
    • Wewnętrzne: MIN 27 mm – MAX 96 mm
    • Zewnętrzne: MIN 1,5 mm – MAX 99,5 mm
• 3-szczękowy uchwyt precyzyjny

  • Średnice zacisku:
    • Wewnętrzne: MIN 50 mm – MAX 160 mm
    • Zewnętrzne: MIN 3 mm – MAX 145 mm
• Rozszerzenie stołu 250 mm
  • Umożliwia stabilne podparcie większych elementów.
  • Przydatne przy pracy z przedmiotami wymagającymi wspornikowego mocowania lub obrotu poza osią.
• Oprogramowanie SM Circom + pakiet FFT
  • Analizuje parametry geometryczne: okrągłość, płaskość, liniowość, walcowość, stożkowatość, kształt stożka, koncentryczność, równoległość, prostopadłość, kątowość, współosiowość, bicie, całkowite bicie i zmienność grubości.
  • Pakiet Fourier Analysis (FFT) pozwala na szczegółową analizę harmoniczną profilu.
• Końcówki pomiarowe:
  • Standardowa sonda pomiarowa w zestawie.
  • Wymienne końcówki dla różnych zastosowań:
    • końcówka L = 32 mm
    • końcówka L = 72 mm
    • końcówka L = 112 mm
    • końcówka T-kształtna L = 72 mm
• Wzorce do kontroli kalibracji:
  • Wzorzec kalibracyjny
  • Ceramiczna półkula

Dane techniczne:

• Funkcje pomiarowe:
  • Okrągłość, płaskość, prostoliniowość, walcowość, stożkowatość, kształt stożka, koncentryczność, równoległość, prostopadłość, kątowość, współosiowość, bicie, całkowite bicie, zmienność grubości, analiza harmoniczna (Fouriera).

• Głowica pomiarowa

  • Dwukierunkowa z zabezpieczeniem przed przeciążeniem – głowica umożliwia pomiary w dwóch kierunkach i jest wyposażona w mechanizm ochronny przed uszkodzeniami wynikającymi z nagłych uderzeń lub przeciążeń.

  • Zakres pomiarowy: 0,6 mm

  • Rozdzielczość: 0,001 µm

• Wymiary i zasilanie:
  • Wymiary (S x G x W): 587 x 632 x 793 mm
  • Waga: 105 kg
  • Zasilanie: 110-240 V, 50-60 Hz
