Precyzyjny pomiar profili

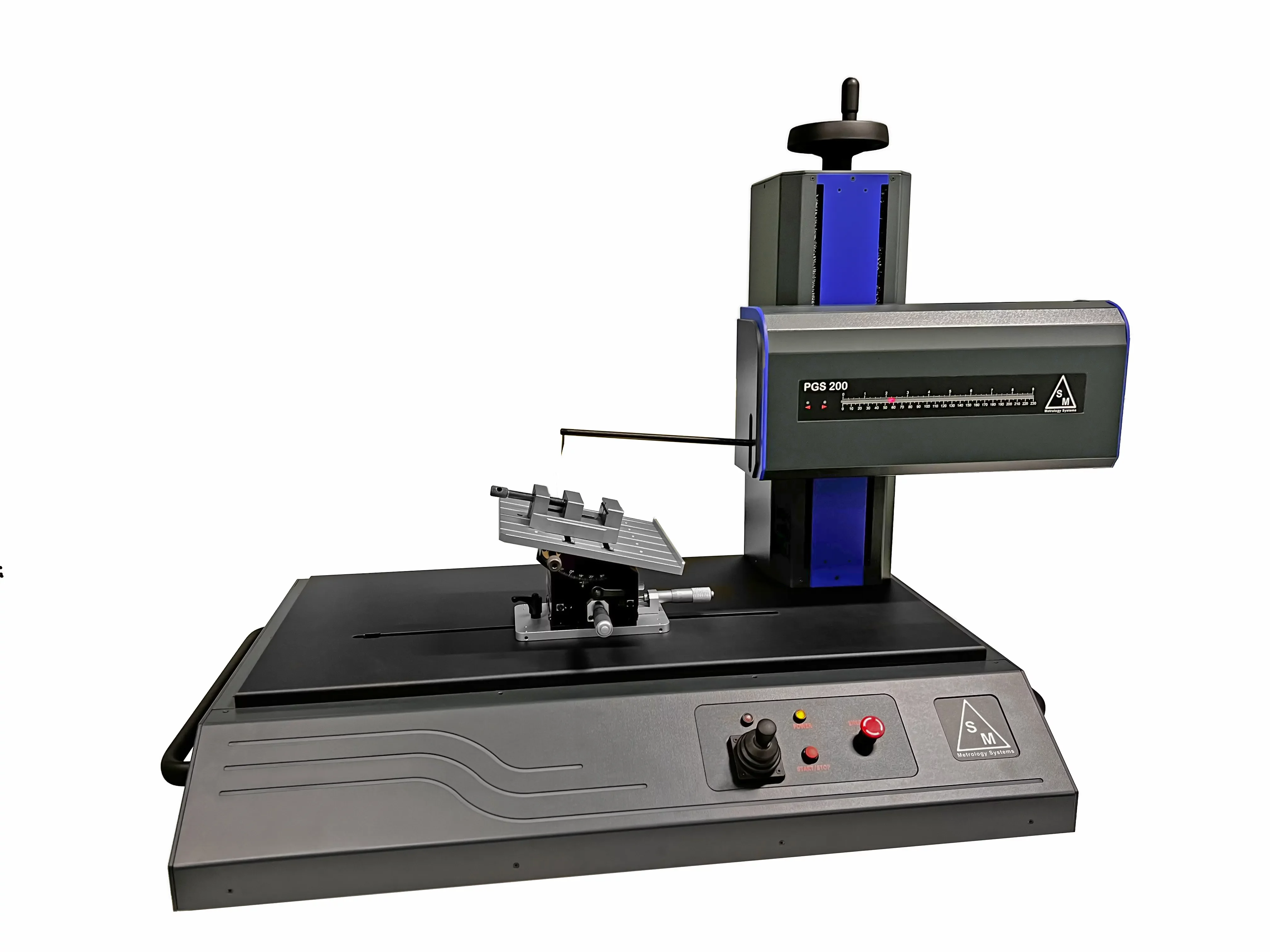

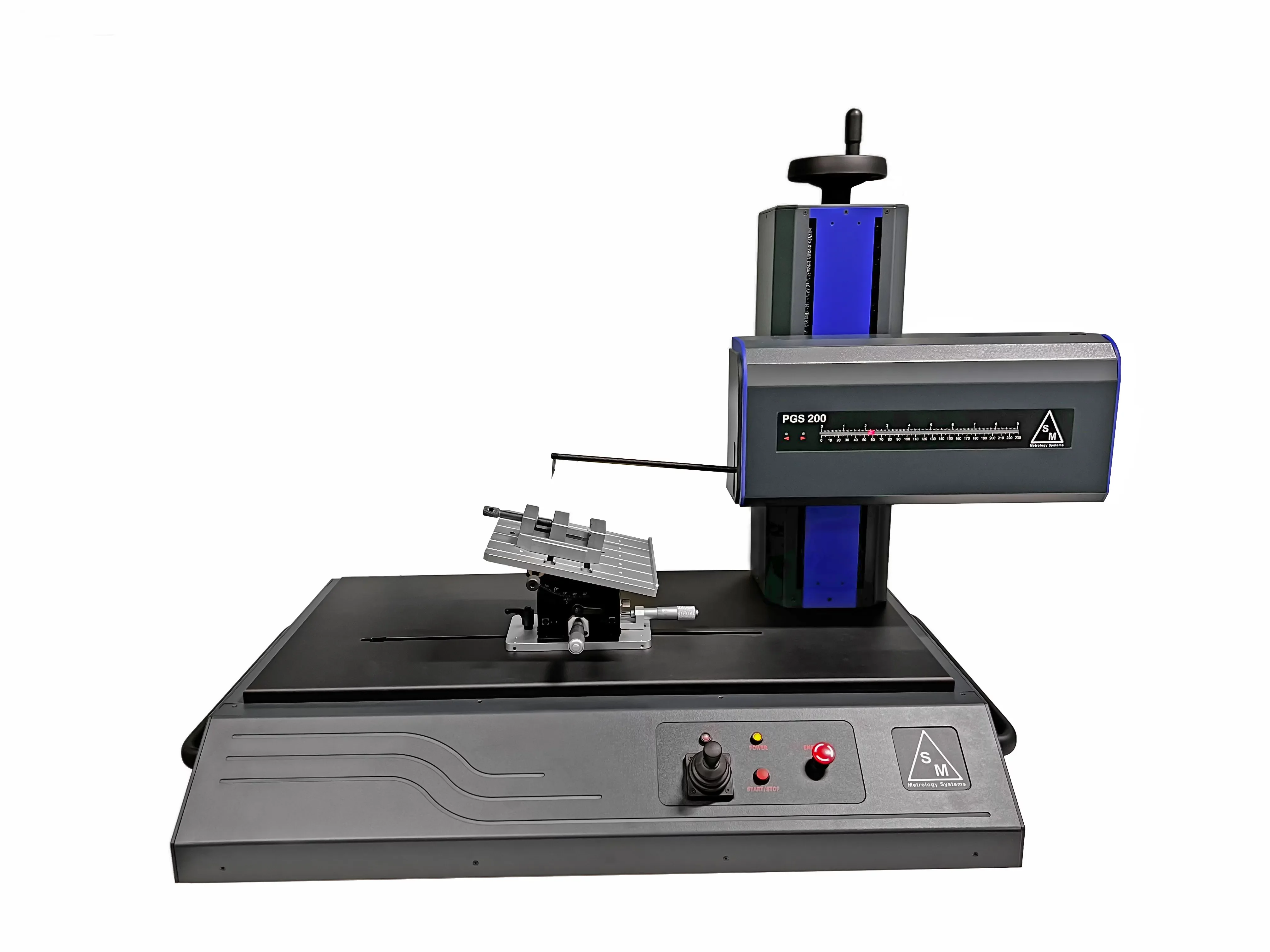

 PGS200 to zaawansowane urządzenie  oferujące szybki i dokładny pomiar skomplikowanych profili. Wyposażone w intuicyjne oprogramowanie Profile Studio, PGS200 umożliwia łatwe wykonywanie pomiarów i analizę nawet najbardziej złożonych detali. Dostępne w dwóch wersjach z manualnym przesuwem lub zmotoryzowaną kolumną. Urządzenie wyposażone w zmotoryzowaną kolumnę wykonuje automatyczne cykle pomiarowe i kalibracyjne, eliminując potrzebę manualnej interwencji. PGS200 radzi sobie z trudnymi detalami, omijając rowki czy wystające element. Urządzenie oferuje również szeroki zakres akcesoriów i opcji konfiguracji.

Kluczowe cechy PGS200:

• Wysoka precyzja pomiaru:

  • Rozdzielczość na osi X wynosi 0,5 μm (0,02 μin), a na osi Z 0,1 μm (0,008 μin), co zapewnia wyjątkową dokładność w analizie profili i detali.

• Automatyczne cykle pomiarowe (tylko w wersji wyposażonej w zmotoryzowaną kolumnę):

  • PGS200 w wersji z zmotoryzowana kolumną oferuje w pełni automatyczne cykle pomiarowe, które umożliwiają samodzielne przeprowadzanie pomiarów oraz porównanie zmierzonych profili z wartościami tolerancji.

• Innowacyjne oprogramowanie Profile Studio:

  • Oprogramowanie jest zaprojektowane z myślą o prostocie i intuicyjnej obsłudze. Funkcje pomiarowe są zgrupowane w logiczne kategorie (punkty, linie, łuki, wymiary) i wyróżnione kolorami, co ułatwia ich szybkie rozpoznanie.

• Zaawansowana obsługa trudnych detali:

  • PGS200 potrafi analizować skomplikowane kształty dzięki tworzeniu cykli iarowych, które mogą automatycznie omijać przeszkody, takie jak rowki czy uskok, zapewniając dokładną rekonstrukcję profilu.

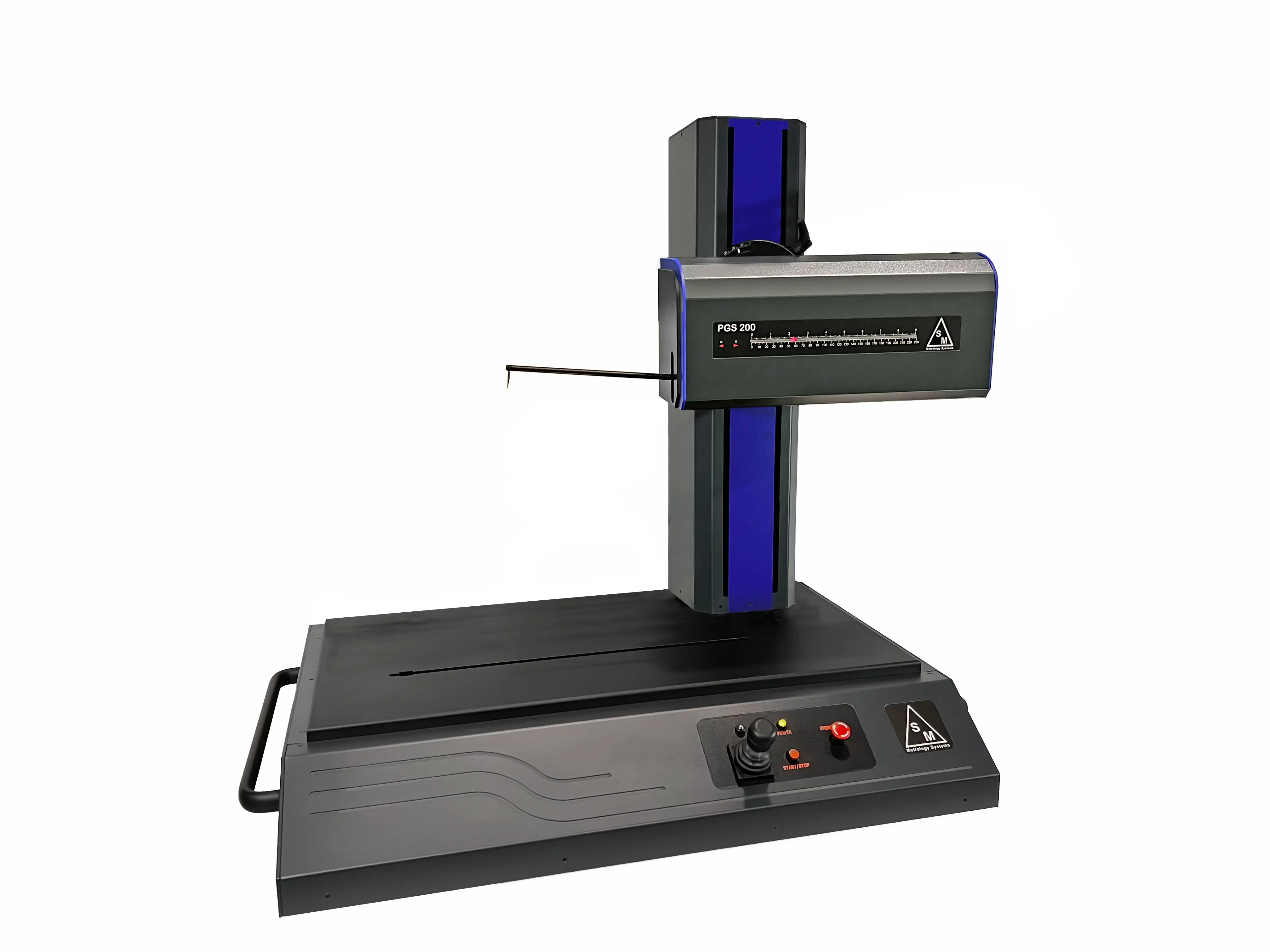

• Wersja z kolumną manualną lub CNC:

  • Dostępność dwóch wersji urządzenia – z ręczną kolumną (idealną do prostszych pomiarów) oraz z kolumną CNC (dzięki której cały proces jest w pełni automatyczny) – pozwala na dopasowanie urządzenia do różnych potrzeb użytkownika.

• Wysoka elastyczność i możliwość personalizacji:

  • PGS200 oferuje wersje z kolumną o większym zakresie ruchu (700 mm) lub z przesuwaną kolumną na precyzyjnych prowadnicach, co umożliwia pomiar dużych detali, które nie mogą być łatwo przenoszone.

• Zoptymalizowane systemy pozycjonowania:

  • Systemy pozycjonowania (3-osiowy i 4-osiowy) oferują precyzyjne i szybkie ustawienie detali w odpowiedniej pozycji do pomiaru, zapewniając łatwość obsługi oraz dużą

• Komunikacja z komputerem (USB):

  • Profilometr jest wyposażony w komputer z systemem Windows i zdalne sterowanie oraz przetwarzanie wyników pomiarów.

• Wsparcie dla wielu języków:

  • Oprogramowanie Profile Studio wspiera różne języki, w tym włoski, angielski, , portugalski i słoweński, co umożliwia łatwą obsługę w różnych regionach.

• Uniwersalność w pomiarach:

  • PGS200 sprawdza się w różnych branżach, takich jak przemysł motoryzacyjny, lotniczy, medyczny czy produkcja części precyzyjnych, oferując elastyczność aplikacjach pomiarowych.

• Kompaktowe wymiary i mobilność:

  • Dzięki kompaktowym wymiarom lumną na precyzyjnych prowadnicach, urządzenie jest wygodne w użyciu, nawet w ograniczonych przestrzeniach roboczych.

Zastosowanie:

PGS100 jest wykorzystywany w precyzyjnych pomiarach powierzchni i profili, szczególnie w przemyśle motoryzacyjnym, lotniczym oraz przy produkcji komponentów wymagających dokładności w wymiarach. Doskonale sprawdza się w przypadku pomiarów seryjnych, w analizie geometrii oraz w badaniach jakościowych elementów, takich jak: wałki, pierścienie, obudowy, czy inne skomplikowane kształty. Dzięki swojej elastyczności, urządzenie jest również używane w laboratoriach badawczych oraz w obszarze kontroli jakości.

Dostępne akcesoria:

• Pozycjoner 3-osiowy:

  • Precyzyjne pozycjonowanie części

  • Mikrometry do ustawiania punktów MAX/MIN

  • Łatwe połączenie z „T” slotem

• Pozycjoner 4-osiowy:

  • Przechył powierzchni roboczej o ±30°

  • Idealny do pomiaru rowków i miejsc uszczelniających

• Uchwyt precyzyjny:

  • Mocowanie części o szerokości otworu 48 mm

  • Zapewnia stabilność podczas pomiarów

• Zestaw ramion pomiarowych:

  • Ramiona standardowe, specjalistyczne i do małych otworów

  • Wykonane z węgla, zapewniają precyzję i trwałość

• Magnetyczna podstawa robocza:

  • Regulacja kąta roboczego od 0° do 90°

  • Użyteczna do pomiarów w niestandardowych kątach

• Podpory "V" kształtne:

  • Wsporniki do wałeczków

  • Regulowana wysokość prowadnicy (120 mm - 155 mm)

• Końcówki pomiarowe:

  • Dostępne w różnych wariantach, wykonane z metalu, ceramiki lub rubinu.

  • Standardowa końcówka typu dłuto.

  • Na życzenie dostępne są końcówki kuliste, stożkowe lub miniaturowe o średnicy 1 mm.

  • Dostępne wysokości końcówek: 6, 8, 12, 21, 31, 41, 51 mm.

• Orientator głowicy:

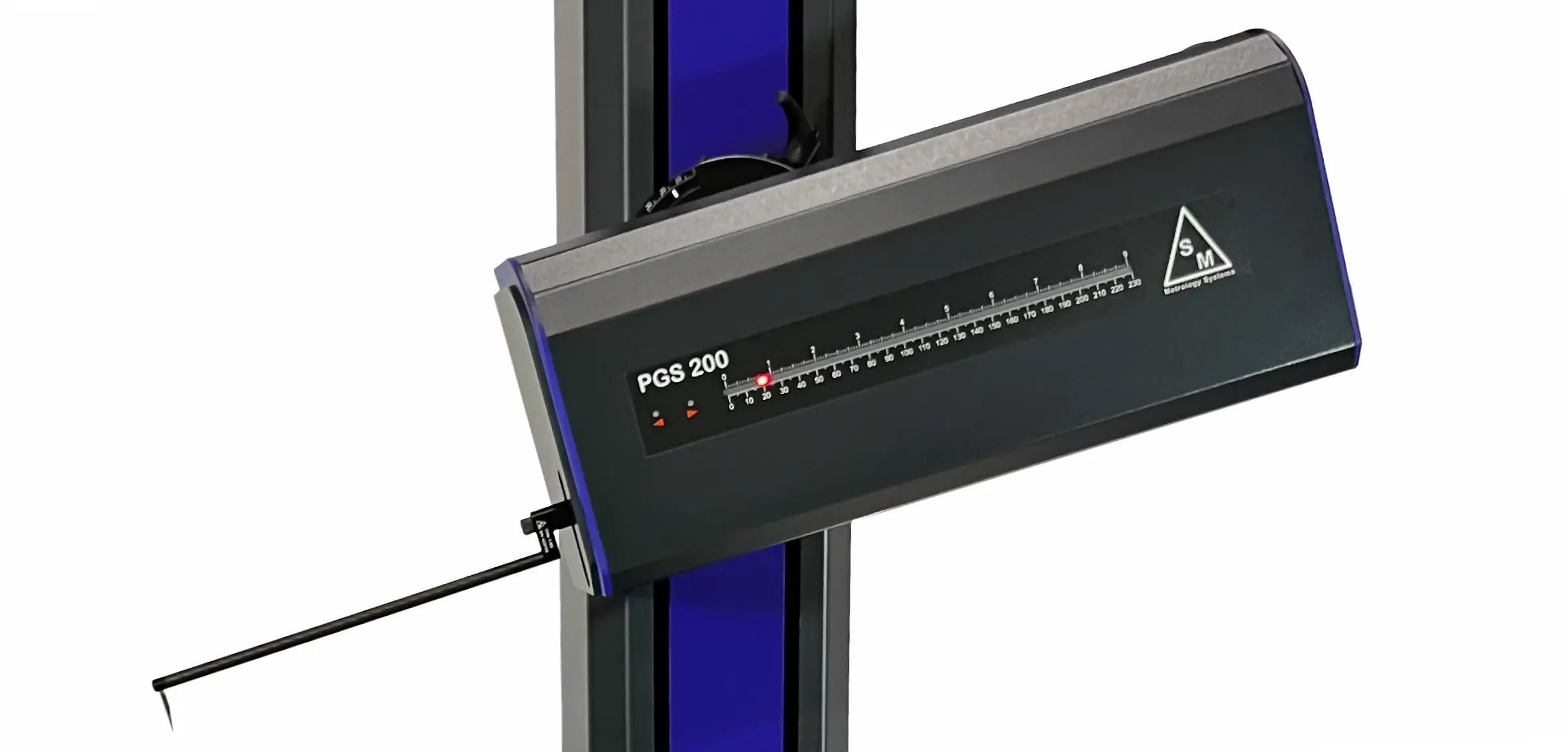

  • Urządzenie umożliwiające pochylanie głowicy pomiarowej o ±20°, co pozwala na łatwe dotarcie do trudno dostępnych obszarów podczas pomiaru.

  • Pozwala to na precyzyjne pomiary w trudnych warunkach, takich jak wąskie rowki czy miejsca wymagające specjalnego ustawienia głowicy.

Dane techniczne:

• Jednostka miary: Milimetry i cale

• Zakres pomiaru (X): 130 mm (5,12 in)

• Zakres pomiaru (Z): 50 mm (1,97 in)

• Przemieszczenie kolumny (Y): 320 mm (12,6 in) manualne

• Interwał próbkowania (X): 0,5 μm (0,02 μin)

• Rozdzielczość osi Z: 0,2 μm (0,008 μin)

• Prędkości pozycjonowania: 0-10 mm/s (0-7 in/s)

• Prędkość pomiaru: od 0,2 mm/s do 2 mm/s (od 0,008 in/s do 0,08 in/s)

• Promień końcówki: 20 μm (0,8 μin)

• Cykl CNC: Automatyczne cykle pomiarowe i pozycjonujące z samokontrolą zmierzonych profili

• Połączenie: Interfejs USB do komputera PC (Windows)

• Języki: Włoski, francuski, angielski, niemiecki, hiszpański, portugalski, słoweński

• Wymiary: 1013 x 400 x 679 mm (L x P x H)

• Waga całkowita: 34 kg (75 lbs)

• Zasilanie: 110-240 V; 50-60 Hz

• Temperatura pracy: 15 - 25°C (59 - 77°F)

• Oprogramowanie: Profile Studio Basic
