Innowacyjny, Przenośny Chropowatościomierz z funkcją pomiaru profili.

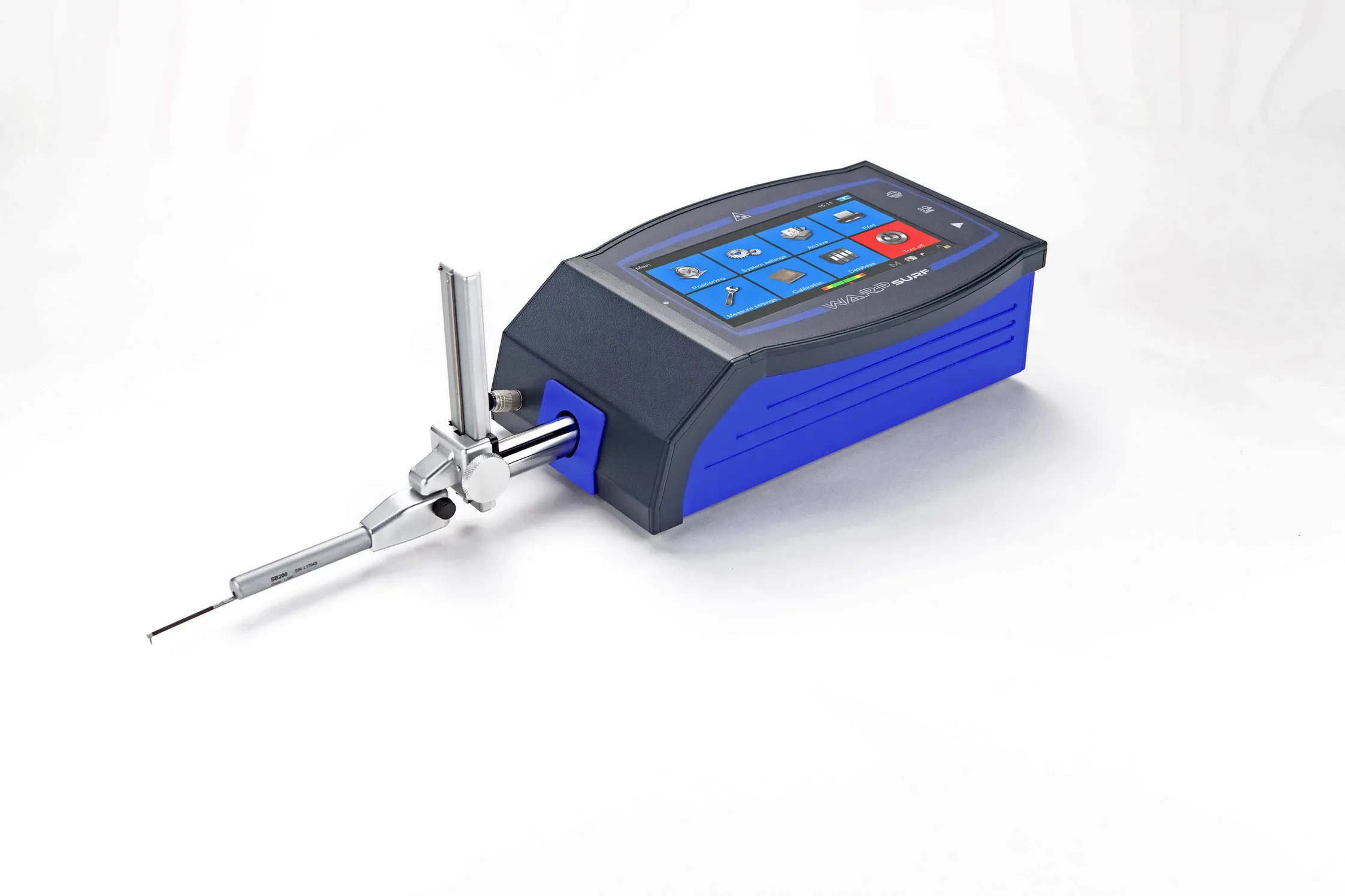

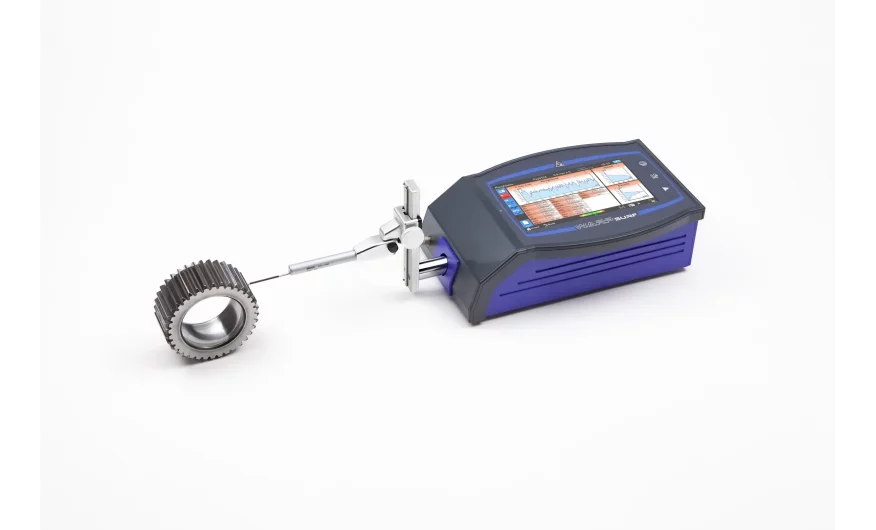

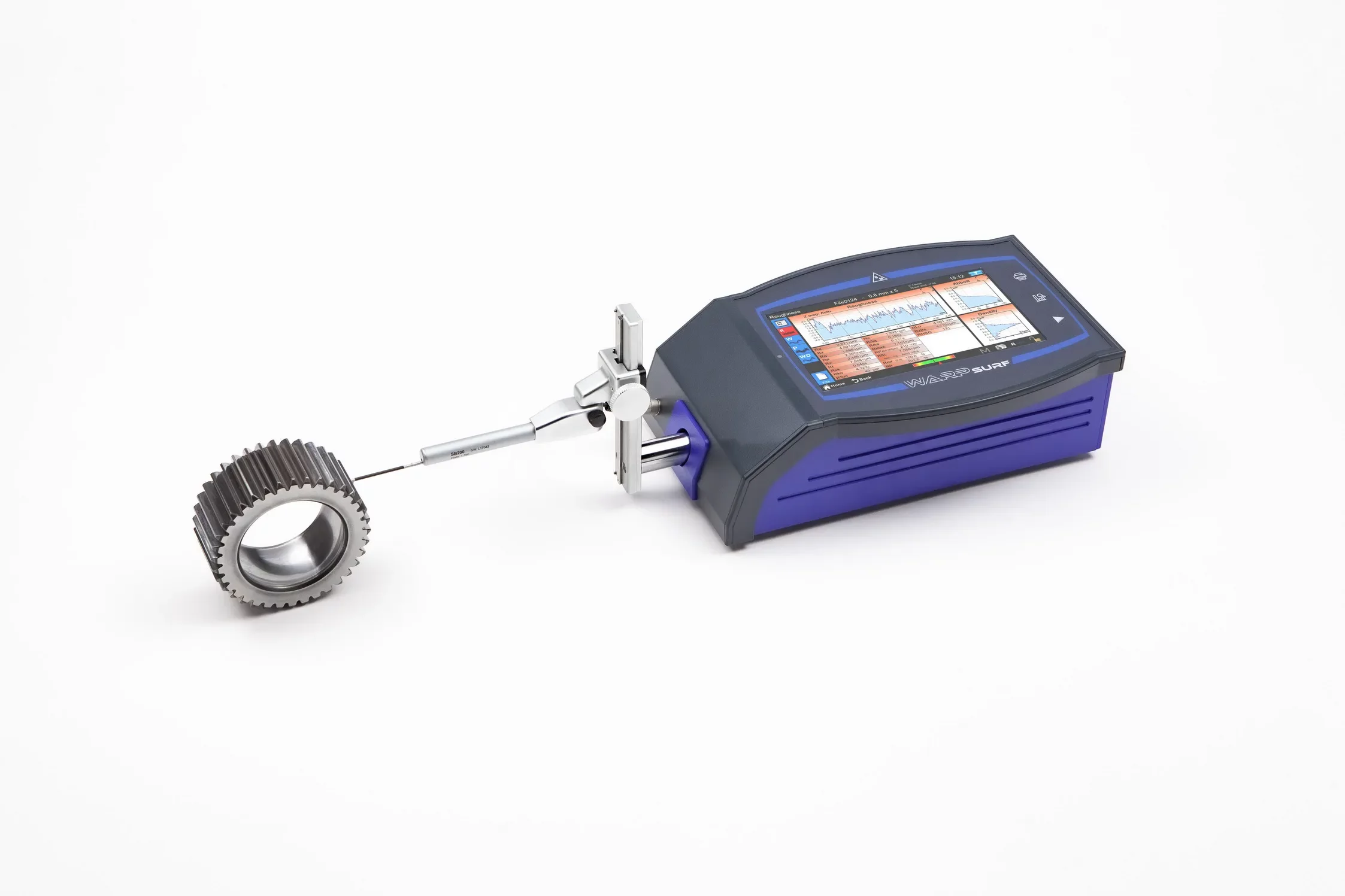

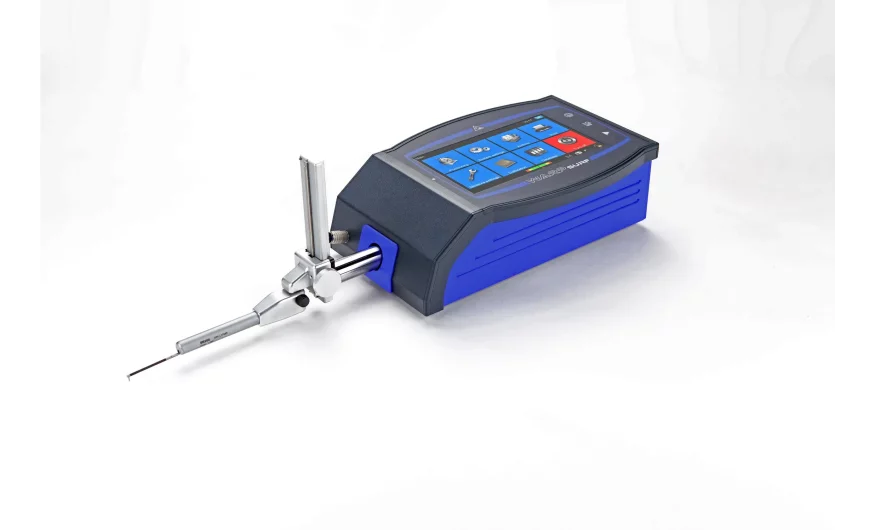

WARPsurf to nowoczesny i kompaktowy chropowatościomierz, który łączy w sobie funkcjonalność pomiaru zarówno chropowatości, jak i profilu powierzchni. Dzięki innowacyjnej konstrukcji typu „all-in-one” oraz 7-calowemu ekranowi dotykowemu, urządzenie zapewnia łatwą obsługę bez potrzeby użycia komputera stacjonarnego. Wbudowany mikroprocesor o taktowaniu 1 GHz gwarantuje płynne działanie oraz szybkie przetwarzanie wyników, nawet dla skomplikowanych profili. Możliwość połączenia przez USB, Bluetooth i Wi-Fi czyni WARPsurf wszechstronnym narzędziem dla przemysłu i laboratoriów pomiarowych.

Kluczowe cechy:

• Mobilność i kompaktowa budowa
  • Przenośne urządzenie bez potrzeby podłączania do komputera stacjonarnego.
  • Łatwe w transporcie, dostarczane w walizce ochronnej.
  • Wbudowany akumulator zapewnia pracę bezprzewodową.
• Zaawansowane możliwości pomiarowe
  • Zakres pomiarowy: ±1500 µm (do ±2500 µm na zamówienie).
  • Rozdzielczość 0,0001 µm (0,1 nm).
  • Pomiar 81 parametrów chropowatości, w tym Ra, Rz, Rt, Rq.
  • Analiza wykresów chropowatości, falistości, profilu dominującego.
• Szybkie przetwarzanie danych
  • Wydajny procesor 1 GHz zapewnia płynne działanie.
  • Intuicyjny interfejs ekranowy 7” TFT z dotykowym ekranem.
  • Zapis do 4000 wyników pomiarów chropowatości i 1000 profilometrii.
• Łączność i kompatybilność
  • USB do podłączenia pamięci przenośnej i drukarek.
  • Bluetooth do połączeń z komputerem i termiczną drukarką.
  • Wi-Fi do integracji z siecią firmową i zdalnego dostępu.
• Intuicyjna obsługa
  • Prosty interfejs z kolorowym ekranem dotykowym i membranowymi przyciskami.
  • Ergonomiczna konstrukcja, łatwa obsługa bez specjalistycznego szkolenia.
  • Automatyczny system odłączania sondy w przypadku uderzenia.
• Funkcje analizy CAD
  • Zaawansowane opcje analizy profili (punkty, linie, łuki).
  • Pomiar wymiarów (odległości, kątów, punktów).
  • Funkcje dopasowania i skalowania dla dokładnych wyników geometrycznych.
• Drukowanie i raportowanie
  • Zintegrowana funkcja tworzenia plików PDF z wynikami pomiarów.
  • Opcjonalna drukarka Bluetooth dla szybkiego wydruku wyników.
  • Możliwość podłączenia do standardowej drukarki A4.

Zastosowanie:

WARPsurf znajduje zastosowanie w branżach wymagających precyzyjnej kontroli jakości powierzchni, takich jak przemysł motoryzacyjny, lotniczy i kosmiczny, narzędziowy, produkcja seryjna oraz laboratoria metrologiczne, dzięki swojej zaawansowanej technologii i mobilności

Dostępne akcesoria:

• Stojaki pozycjonujące.
  • ST2 – diabasowy stojak manualny
    • Wymiary: 630 × 400 mm, wysokość 300 mm
    • Solidna, diabasowa konstrukcja zapewnia stabilność i minimalizuje drgania
    • Kolumna z manualnym pozycjonowaniem umożliwia dokładne ustawienie urządzenia
    • Możliwość montażu opcjonalnej stolika mikrometrycznego oraz uchwytów takich jak centrowany „V” lub imadło
  • ST3 – aluminiowy stojak manualny
    • Wymiary: 800 × 400 mm, wysokość 500 mm
    • Lekka, ale wytrzymała konstrukcja z oksydowanego aluminium
    • Zintegrowane rowki „T” umożliwiają montaż 3- i 4-osiowych pozycjonerów PGS100 oraz PGS200
    • Idealny do zastosowań wymagających elastycznego ustawienia urządzenia
  • ST4 – diabasowy stojak zmotoryzowaną kolumną
    • Wymiary: 600 × 250 mm, wysokość 380 mm
    • Zmotoryzowana kolumna pozycjonująca dla precyzyjnych ustawień końcówki pomiarowej
    • Zintegrowany rowek „T” kształtny dla dodatkowych akcesoriów montażowych
    • Ergonomiczna konstrukcja nachylona w stronę operatora dla większego komfortu użytkowania
    • Przystosowany do pomiarów seryjnych i badań laboratoryjnych
    • Wyposażony w antywibracyjne nóżki redukujące wpływ otoczenia na wyniki pomiarowe

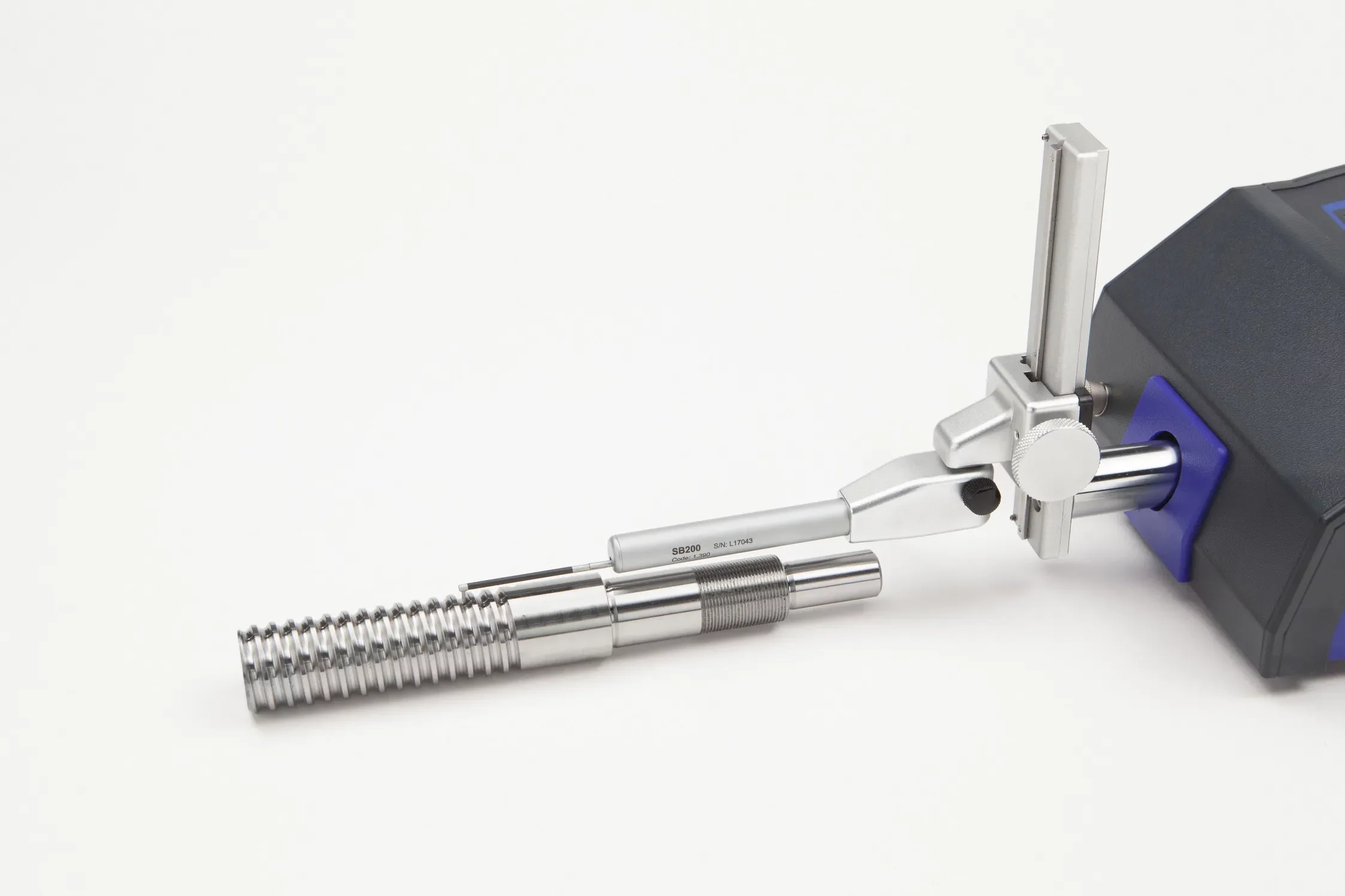

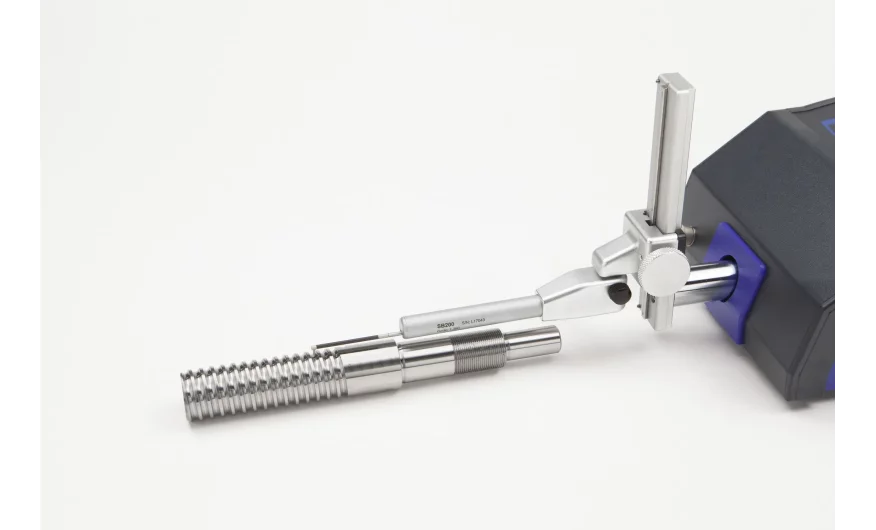

  Uchwyt magnetyczny do końcówki pomiarowej
  • Obrotowy uchwyt z magnetycznym mocowaniem (standard w zestawie)
    • Umożliwia obrót sondy o 90° do pomiarów bocznych
    • Idealny do pomiarów w trudno dostępnych miejscach
    • Magnetyczny system mocowania zapewnia bezpieczeństwo – w przypadku uderzenia sonda automatycznie się odłącza, zapobiegając uszkodzeniom
  Drukarka termiczna Bluetooth
  • Mała i poręczna drukarka, pozwalająca na szybkie wydruki wyników pomiarów
  • Umożliwia natychmiastowe wydrukowanie wartości chropowatości oraz wykresów pomiarowych
  • Łączność Bluetooth eliminuje konieczność stosowania kabli
  Sondy pomiarowe
  • Stylus 1-Y  – standardowa sonda do pomiarów chropowatości
  • Stylus 4-S  – końcówka pomiarowa typu dłutko do pomiarów profili
  • Dodatkowe końcówki pomiarowe na zamówienie – dostępne na specjalne zamówienie, dostosowane do specyficznych wymagań pomiarowych
  Wzorzec kalibracyjny do mikrogeometrii
  • Wzorzec umożliwia dokładną kalibrację urządzenia dla zapewnienia najwyższej precyzji pomiarów
  • Niezbędny w laboratoriach metrologicznych i zakładach wymagających regularnej kontroli jakości

Dane techniczne:

• Zakres pomiarowy: ±1500 μm (opcjonalnie ±2500 μm)

• Rozdzielczość: 0,0001 µm (0,1 nm)

• Klasa dokładności: 1° ISO/DIN

• Długość odcięcia: 0,08 - 8 mm

• Zakres przejazdu: do 60 mm

• Parametry pomiarowe: 81 parametrów chropowatości, m.in. Ra, Rq, Rt, Rz, Rp, Rv

• Wyświetlane wykresy: chropowatość, falistość, profil dominujący, krzywa nośności

• Jednostki: mm i cale

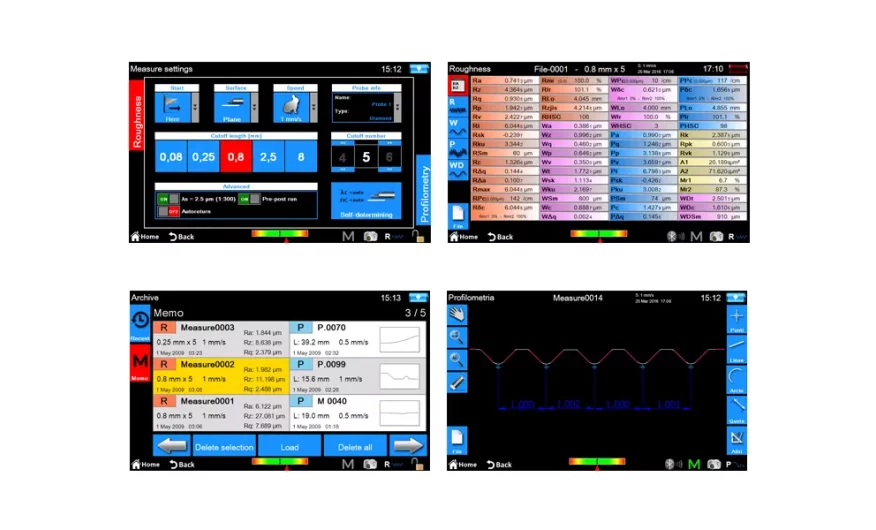

• Interfejs użytkownika: 7” ekran dotykowy TFT, 3 przyciski membranowe

• Języki: PL, EN, DE, FR, ES, PT, JP, CN, KR

• Pamięć: do 4000 zapisów chropowatości, do 1000 zapisów profilometrii

• Połączenia: USB, Bluetooth, Wi-Fi

• Funkcje CAD: pomiary punktów, linii, łuków, wymiarów, skalowanie w osi Z

• Obsługiwane drukarki: A4 lub termiczna

• Standardowe wyposażenie: tester WARPsurf, sonda SB300, Stylus 1-Y, zasilacz 110-230V, wzorzec chropowatości, etui transportowe, rysik dotykowy, instrukcja obsługi
