Precyzyjne Narzędzie do Pomiaru Okrągłości

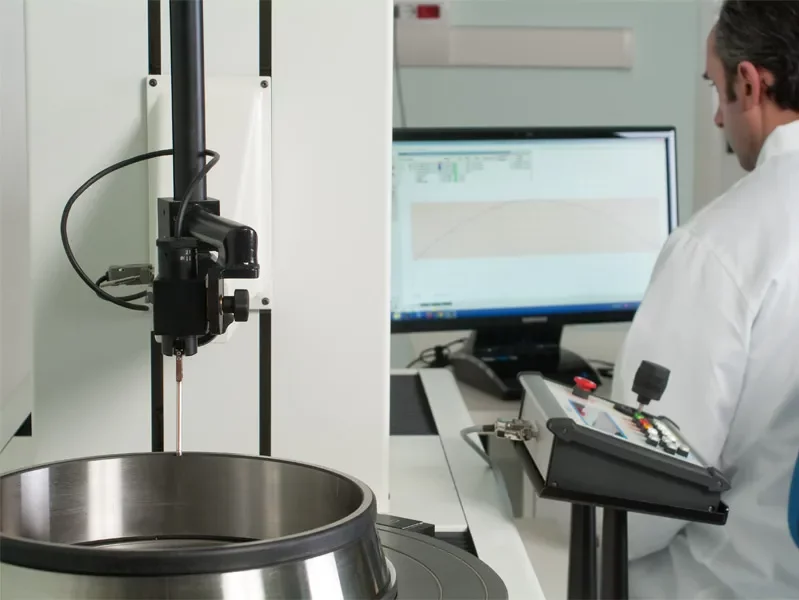

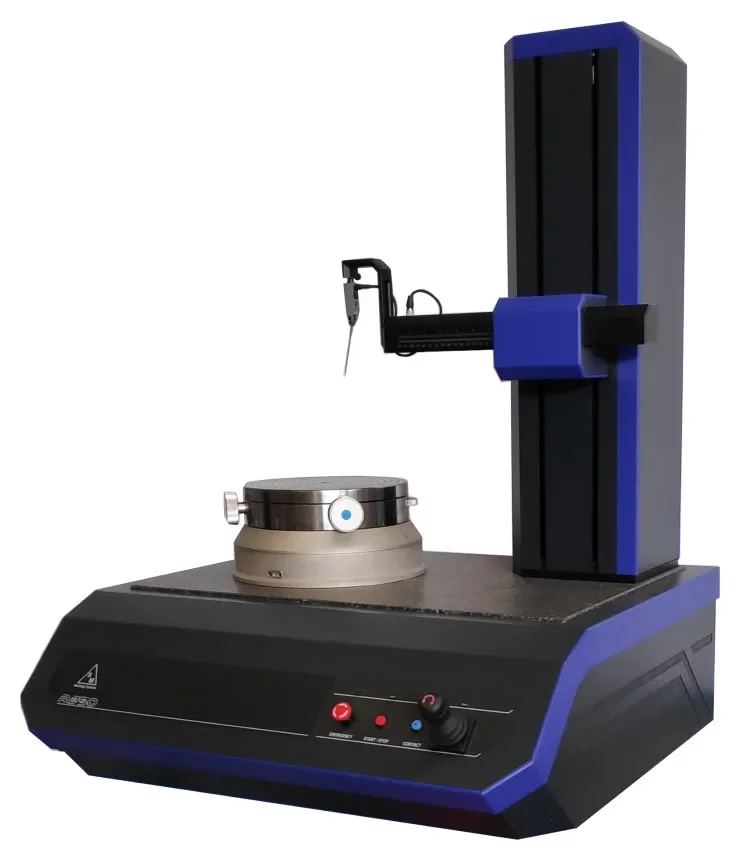

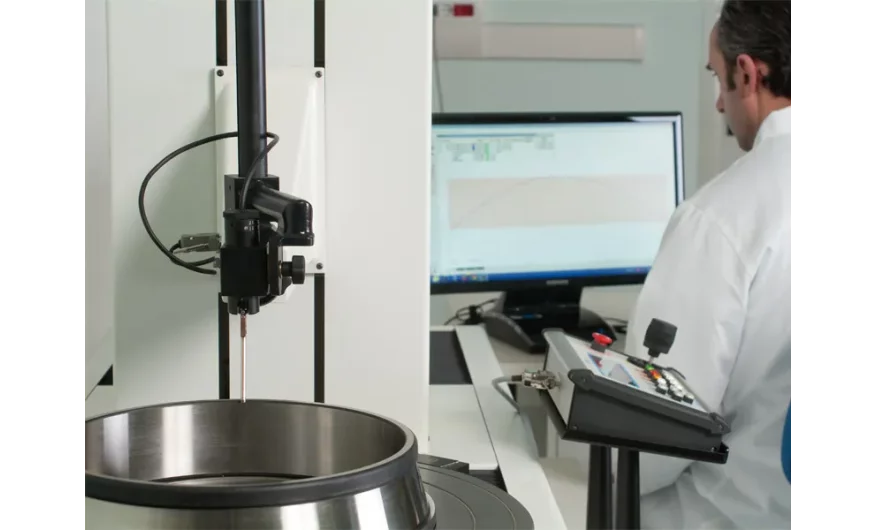

R250 został stworzony z myślą o precyzyjnym charakteryzowaniu elementów o okrągłych i złożonych geometriach. Dzięki solidnej konstrukcji, bazującej na podstawie z diabazu i pneumostatycznie podpartej płycie, umożliwia dokładne pomiary nawet ciężkich elementów. Oprogramowanie Circom, dołączone do urządzenia, jest intuicyjne i łatwe w obsłudze, co skraca czas szkolenia operatorów oraz redukuje potrzebe wielokrotnych testów. System pozwala na analizę wielu tolerancji geometrycznych, takich jak okrągłość, liniowość, cylindryczność, stożkowość, współosiowość i bicie całkowite. Dzięki dodatkowym modułom, takim jak analiza harmoniczna z algorytmem FFT, możliwe jest szczegółowe badanie profili, co jest niezwykle istotne m.in. w diagnostyce łożysk.

Cechy kluczowe:

• Wysoka precyzja pomiaru

  • Urządzenie zapewnia dokładność w analizie kształtów okrągłych i złożonych geometrii, co czyni je idealnym do zastosowań wymagających najwyższej precyzji.

• Solidna konstrukcja

  • Stabilna baza wykonana z diabazu oraz pneumostatycznie podparty stół pomiarowy pozwalają na analizę nawet ciężkich elementów bez utraty dokładności.

• Zaawansowane oprogramowanie Circom

  • Intuicyjne i łatwe w obsłudze oprogramowanie Circom skraca czas szkolenia operatora i redukuje koszty testowania. Umożliwia analizę wielu tolerancji geometrycznych, takich jak: okrągłość, liniowość, cylindryczność, stożkowość, współosiowość i bicie całkowite.

• Automatyczna eliminacja luk pomiarowych

  • Circom potrafi automatycznie eliminować przerwy w profilach powierzchni lub umożliwia ręczną korektę przez operatora.

• Możliwość rozszerzenia funkcjonalności

  • Dodatkowe moduły, takie jak analiza harmoniczna z algorytmem FFT, pozwalają na szczegółowe badanie składowych sinusoidalnych profilu, co jest kluczowe np. w diagnostyce łożysk.

Akcesoria:

• 6-szczękowy uchwyt precyzyjny

  • Zapewnia bezpieczne mocowanie elementów do pomiaru.

  • Gwarantuje wysoką powtarzalność pozycjonowania, eliminując konieczność każdorazowego sprawdzania centrowania.

  • Średnice zacisku:

    • Wewnętrzne: MIN 27 mm – MAX 96 mm

    • Zewnętrzne: MIN 1,5 mm – MAX 99,5 mm

• 3-szczękowy uchwyt precyzyjny

  • Średnice zacisku:

    • Wewnętrzne: MIN 50 mm – MAX 160 mm

    • Zewnętrzne: MIN 3 mm – MAX 145 mm

• Rozszerzenie stołu 250 mm

  • Umożliwia stabilne podparcie większych elementów.

  • Przydatne przy pracy z przedmiotami wymagającymi wspornikowego mocowania lub obrotu poza osią.

• Oprogramowanie SM Circom + pakiet FFT

  • Analizuje parametry geometryczne: okrągłość, płaskość, liniowość, walcowość, stożkowatość, kształt stożka, koncentryczność, równoległość, prostopadłość, kątowość, współosiowość, bicie, całkowite bicie i zmienność grubości.

  • Pakiet Fourier Analysis (FFT) pozwala na szczegółową analizę harmoniczną profilu.

• Końcówki pomiarowe

  • Standardowa końcówka pomiarowa w zestawie.

  • Wymienne końcówki dla różnych zastosowań:

    • końcówka L = 32 mm

    • końcówka L = 72 mm

    • końcówka L = 112 mm

    • końcówka T-kształtna L = 72 mm

• Wzorce do kalibracji:

  • Wzorzec kalibracyjny

  • Ceramiczna półkula

Dane techniczne:

• Funkcje pomiarowe

  • Okrągłość, Liniowość, Cylindryczność, Stożkowość, Kształt stożka, Współśrodkowość, Równoległość, Współosiowość, Bicie promieniowe ,Całkowite bicie promieniowe, Zmiana grubości

• Głowica pomiarowa

  • Dwukierunkowa z zabezpieczeniem przed przeciążeniem – głowica umożliwia pomiary w dwóch kierunkach i jest wyposażona w mechanizm ochronny przed uszkodzeniami wynikającymi z nagłych uderzeń lub przeciążeń.

  • Zakres pomiarowy: 0,6 mm

  • Rozdzielczość: 0,001 µm

• Wymiary i zasilanie

  • Wymiary (S x G x W): 587 x 632 x 793 mm

  • Waga: 105 kg

  • Zasilanie: 110-240 V, 50-60 Hz
